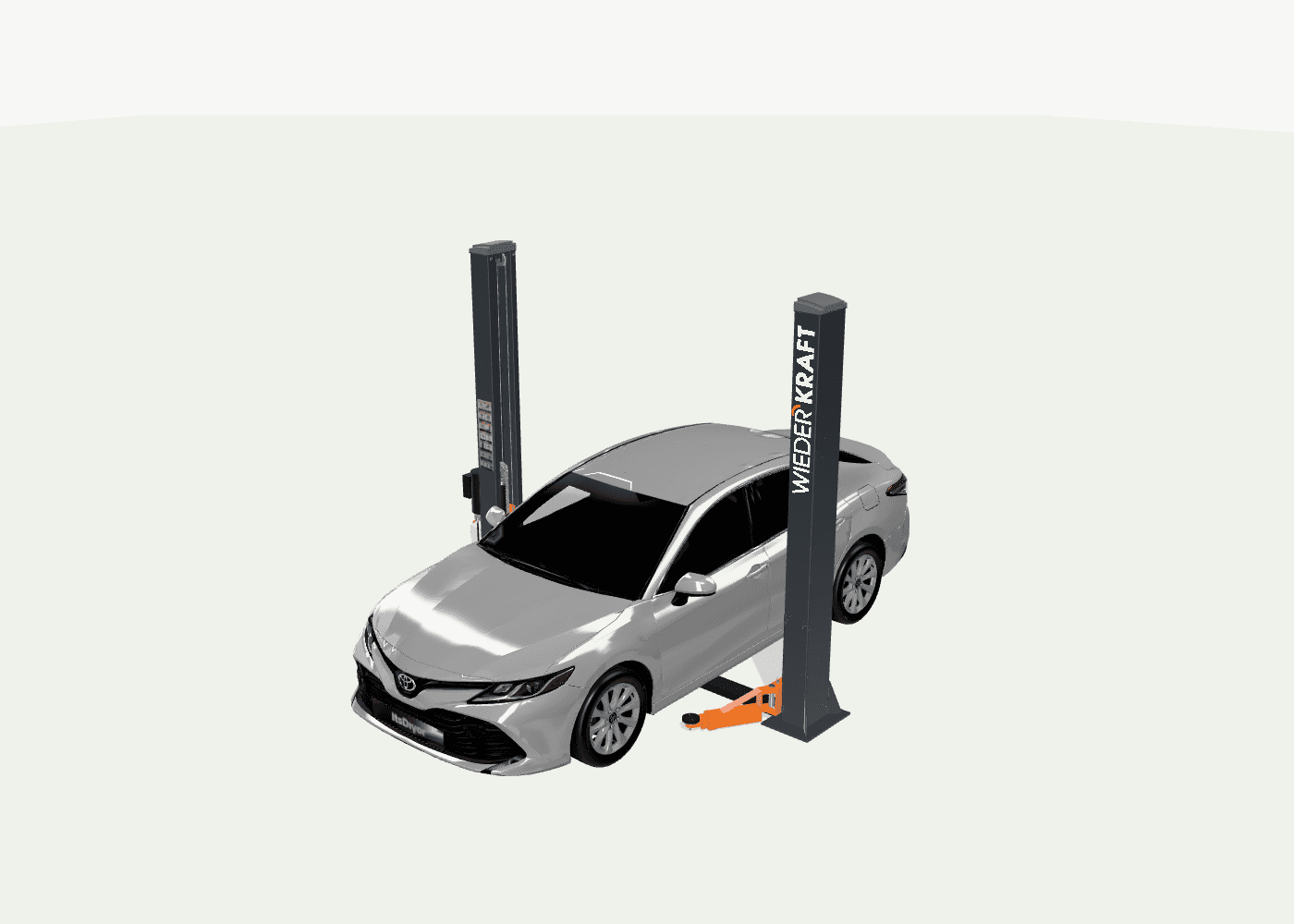

Двухстоечный подъёмник Wiederkraft WDK-522/220, 4 т, нижняя синхронизация, разблокировка рычагом
Двухстоечный подъёмник (грузоподъёмность 4000 кг, питание 220 В, нижняя синхронизация) Wiederkraft WDK-522/220 выбирают за разблокировку стопоров.
Применение в 3D
Посмотрите подъёмник в своей работе
01 · Разблокировка

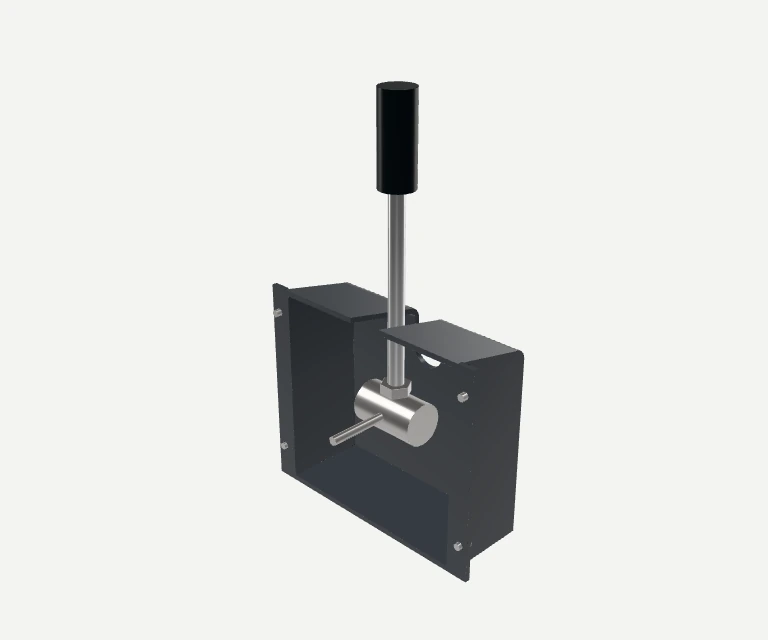

Разблокировка стопоров с одной колонны

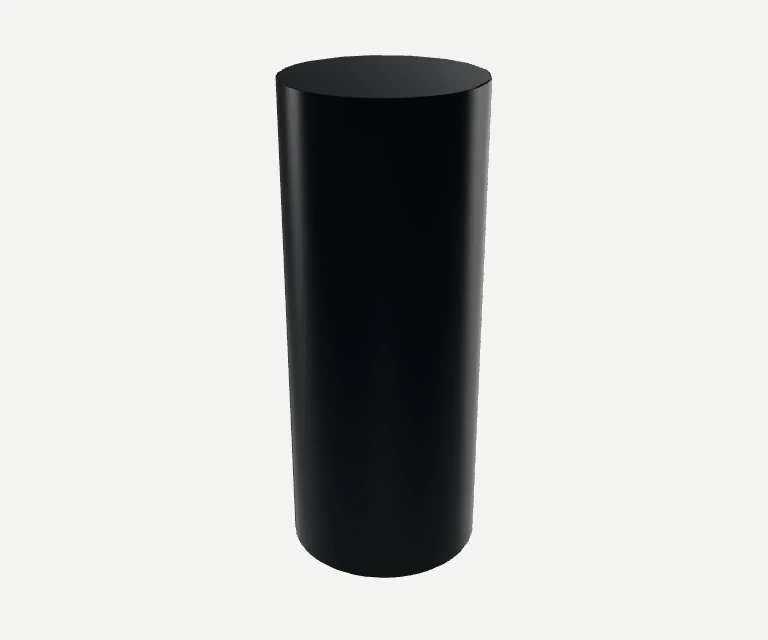

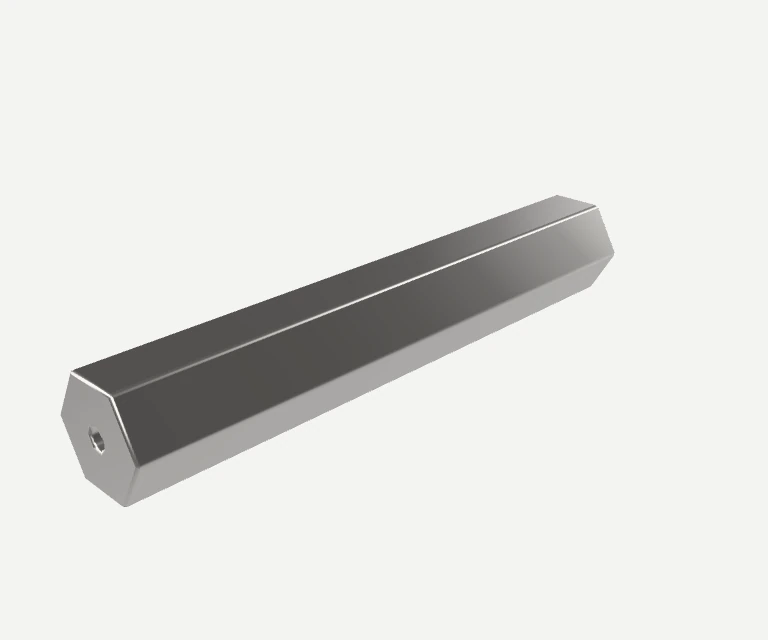

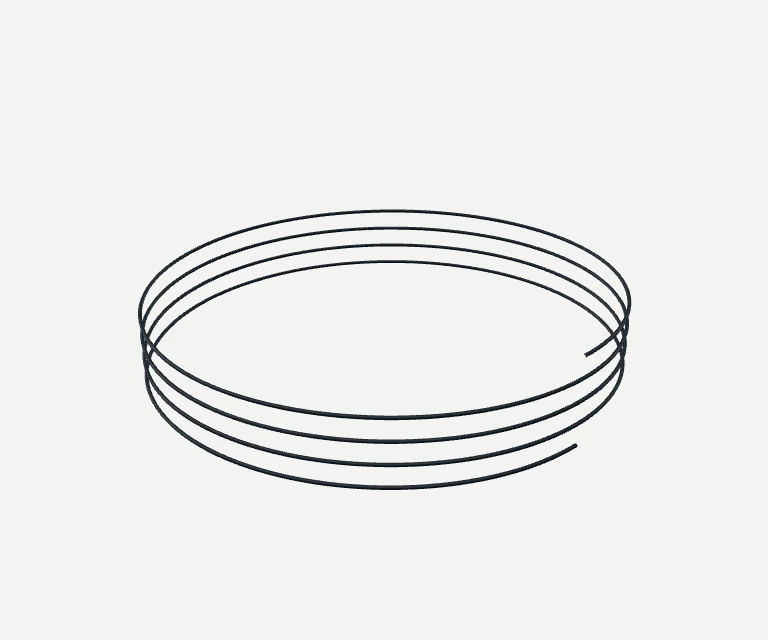

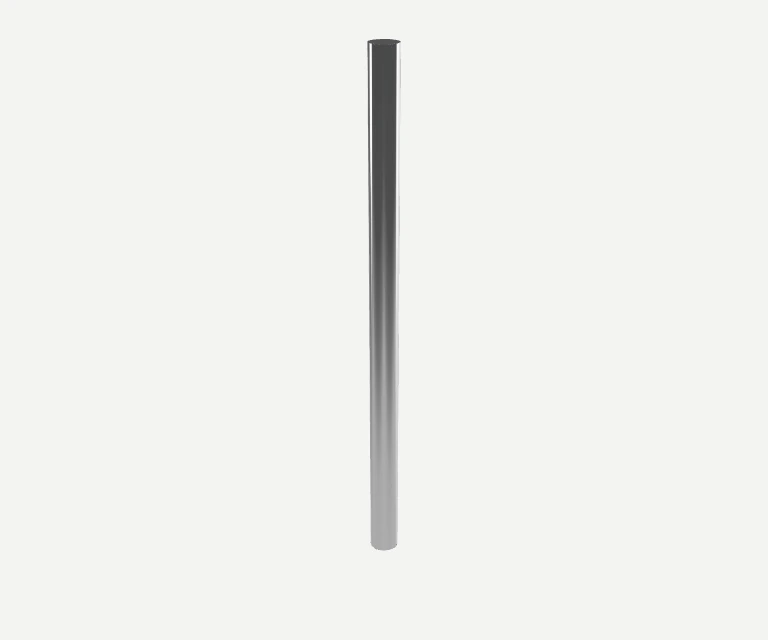

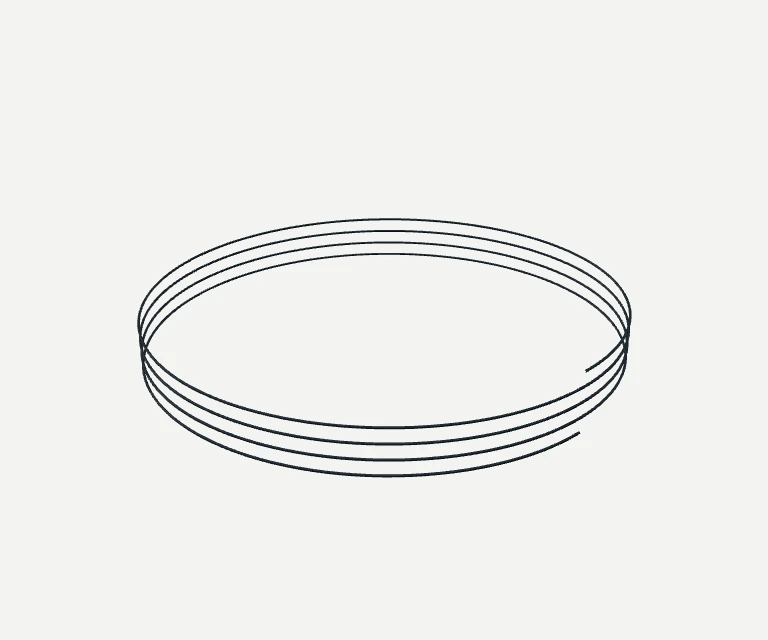

Разблокировка WDK-522 выведена на одну колонну. Рычаг связан тросовой тягой со стопорами обеих стоек: при подготовке к спуску оператор работает с одной стороны подъёмника.
Один рычаг освобождает стопоры обеих колонн — обходить автомобиль не требуется.
В сцене показана вся последовательность: небольшой подъём снимает нагрузку со стопоров, затем рукоятка отводит язычки, и только после этого каретки начинают опускаться. Крупный план позволяет проследить движение рычага, тяги и самих стопоров.
02 · Конструкция
Жёсткость конструкции в деталях

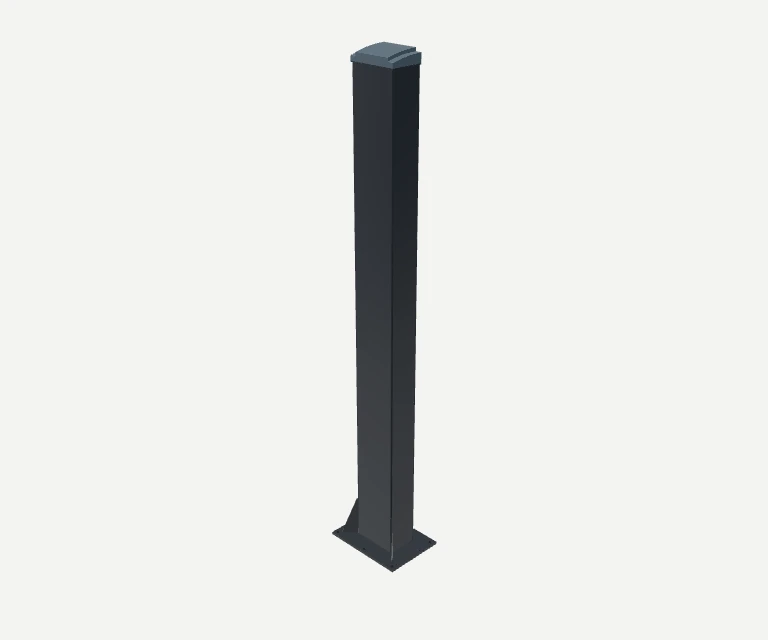

В WDK-522 можно рассмотреть силовую конструкцию изнутри: стенку колонны, опорную плиту и усилители телескопических лап. Разрез показывает толщину металла и расположение деталей, которые на собранном подъёмнике скрыты от взгляда.
Стенка колонны — 6 мм. Опорная плита — 15 мм. Внутри лап расположены усилители.
Последовательно приближайте каждый узел и поворачивайте модель: так легче оценить, как колонна связана с основанием и как устроены нагруженные участки лап.
03 · Каретка

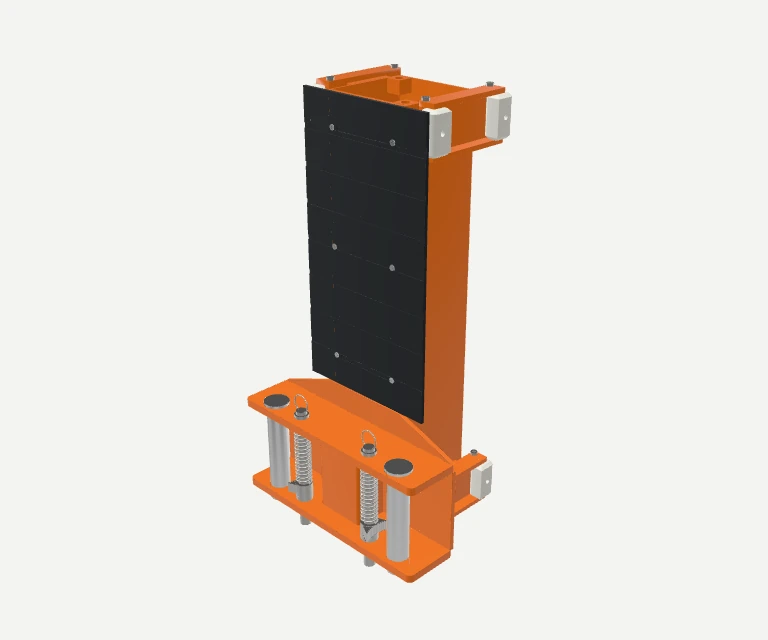

Коробчатая Н-образная каретка
Каретка объединяет крепления обеих лап в один силовой узел. Коробчатые элементы и перемычка связывают верхнюю и нижнюю части Н-образной конструкции, через которую нагрузка от опор передаётся к колонне.

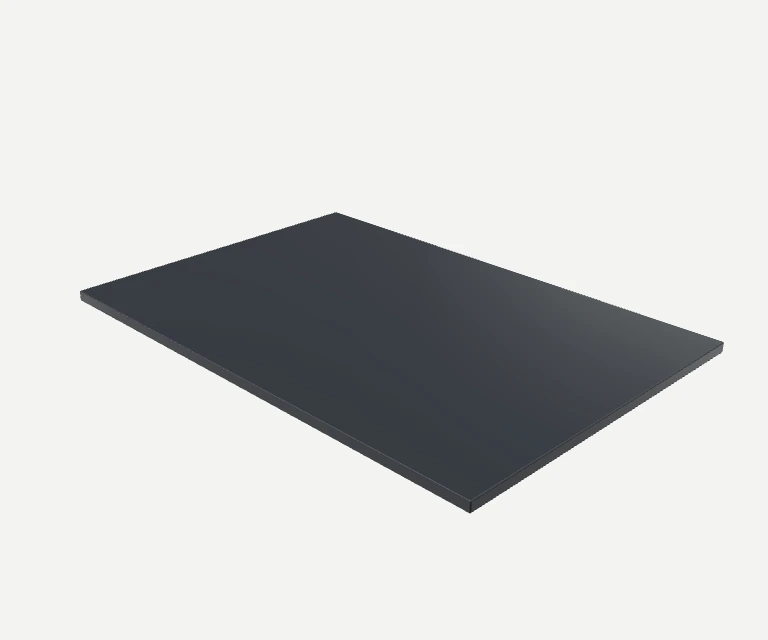

Верхняя плита каретки — 14 мм. Геометрию коробчатого узла видно с нескольких сторон.
В сцене отдельно показаны общий вид каретки, центральная часть и верхняя плита. Это помогает оценить конструкцию целиком, а не судить о ней по внешнему кожуху.
04 · Лапы

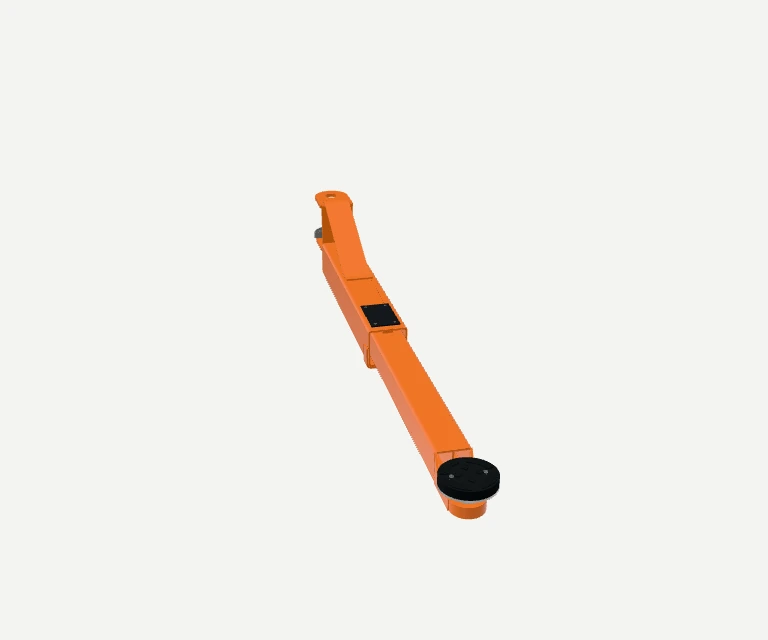

Асимметричные телескопические лапы
Передние и задние лапы WDK-522 имеют разную длину. У коротких передних лап три секции, у длинных задних — две: вылет и угол поворота регулируются под расположение штатных точек подхвата автомобиля.
Короткие лапы: 580–1120 мм. Длинные: 855–1365 мм. Вылет измеряется между осями шарнира и опоры.
Обзор сверху показывает рабочую зону четырёх лап. Затем секции выдвигаются и лапы раскрываются: можно проследить полный путь от компактного положения до выбранного вылета, не теряя из вида опоры.
05 · Сравнение
Что стоит за ценой подъёмника
Одинаковая заявленная грузоподъёмность ещё не описывает устройство гидравлики. В этой сцене цилиндр и шток WDK-522 показаны рядом со сравнительной 3D-моделью подъёмника того же класса — без цепей и роликов, закрывающих детали.
WDK-522: наружный диаметр корпуса — 70 мм, штока — 38 мм. Сравнительная модель: 63 и 35 мм. Масштаб одинаковый.
Размерные линии показывают именно диаметры. Сначала сравните корпуса, затем штоки: разница видна и по геометрии, и по числам. Такая детализация помогает понять конструкцию, за которую вы платите.
Детальный разбор конструкции · 9 узлов
Рассмотрите каждый механизм отдельно
Нажмите на интересующий узел — 3D-модель сфокусируется на механизме, или откройте полный инженерный стенд.
01 / 05
Инженерный разбор · ABERTOOLS
Наше мнение и применяемость
Разбираем по делу
Двухстоечный подъёмник Wiederkraft WDK-522/220, 4 т, нижняя синхронизация, разблокировка рычагом
Что касается грузоподъёмности: паспортная грузоподъёмность 4000 кг; для регулярной работы разумно держаться ~2600 кг — это честный рабочий ресурс, а паспорт мы не занижаем. Удобство работы — берут за разблокировку стопоров с одной колонны — мастер работает рычагом у одной стойки, не обходит подъёмник по кругу. Конструктивно это связано с тем, что нижняя синхронизация делает конструкцию ниже — потолок под монтаж нужен меньше. Из ограничений — очень длиннобазным рамным пикапам вылета задних лап может не хватать впритык — стоит сверяться с колёсной базой конкретного авто. С учётом этого подходит СТО и автосервисам, которые обслуживают легковые и кроссоверы.
Эксперты АБЕР Тулс СЗФО
02 / 05
Технический паспорт
Характеристики и состав поставки
01Возьмёт ли мои машины?8+
Грузоподъёмность
4 000 кг
Подъёмные лапы передние
580–1 120 мм (3 секции)
Подъёмные лапы задние
855–1 365 мм (2 секции)
Симметрия лап
Асимметричные лапы
Мин. высота подхвата
110 мм
Высота подъёма
1 850 мм
Расстояние между стойками
2 750 мм
Рекомендованная нагрузка
2 600 кг
02Влезет ли в помещение?5+
Общая высота
2 860 мм
Общая ширина
3370 мм
Мин. потолок для седанов
3350 мм
Мин. потолок для кроссоверов
3500 мм
Мин. потолок для внедорожников
3750 мм
Расчёт ниже — общий ориентир. Для выбранной модели действуют требования из таблицы. Мин. потолок — высота помещения, при которой подъёмник работает на полный ход. Константа класса (седан 1450 · кроссовер 1650 · внедорожник 1850 мм) — это высота машины над точкой подхвата, запас 100 мм уже внутри. При нижней связи потолок = высота подъёма + константа. При верхней над проездом стоит балка: от общей высоты отнимается 100 мм на балку с ограничителем, и если под ней класс не проходит — подъём ограничен, а не запрещён. Фургоны H2/H3 сюда не считаются: им нужен четырёхстоечный или ножничный и помещение от 4,5 м.
03Особенности конструкции6+
Цвет
Серый
Симметрия подъёмника
симметричный
Синхронизация
Нижняя синхронизация
Толщина металла стоек
6 мм
Время подъёма
40 с
Привод
Электрогидравлический
04Подключу ли?2+
Питание
220 В
Мощность
2,2 кВт
05Класс и безопасность5+
Разблокировка стопоров
Разблокировка стопоров рычагом
Аварийная защита

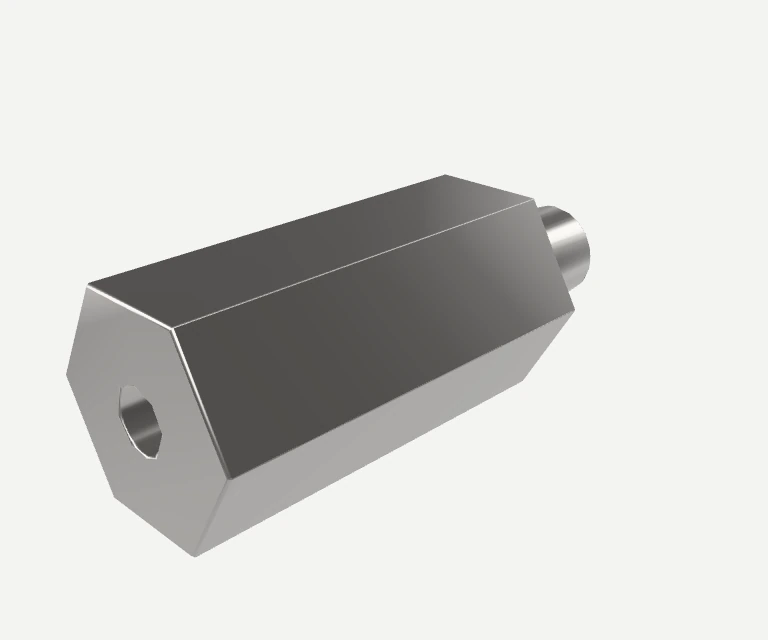

парашютные клапаны
Анкера
длина 160 мм · резьба 18 мм · количество шт 10 шт
Гарантия
12 мес
Интервал ТО
6 мес
Масса
640 кг
Адаптеры-удлинители
70 мм
Тип каретки
Н-образная коробчатая
Секции лап
2+3
04 / 05
Дооснащение и обслуживание
Дополнения и запчасти
Принадлежности приобретаются отдельно. Условия установки — у каждой позиции.

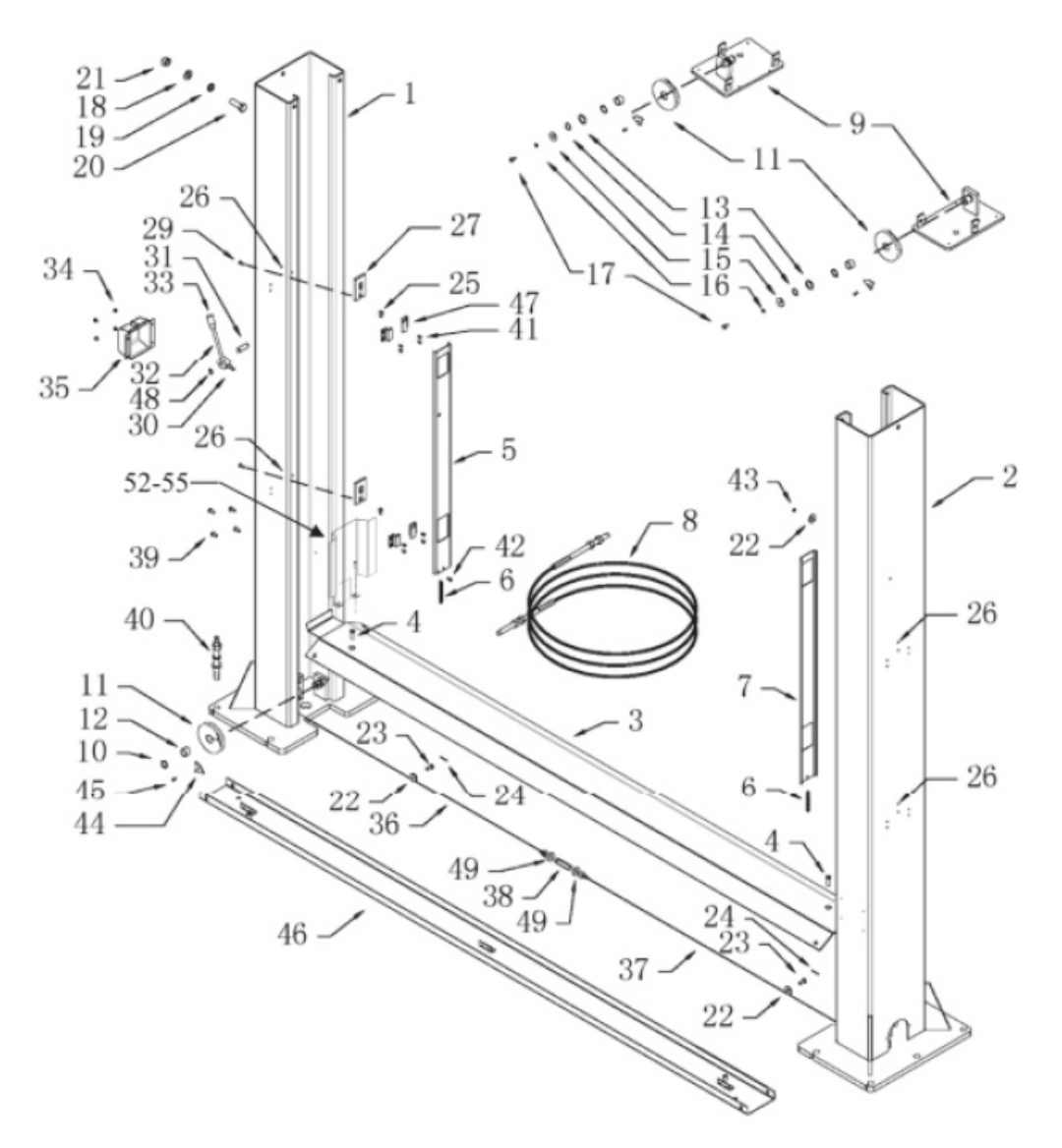

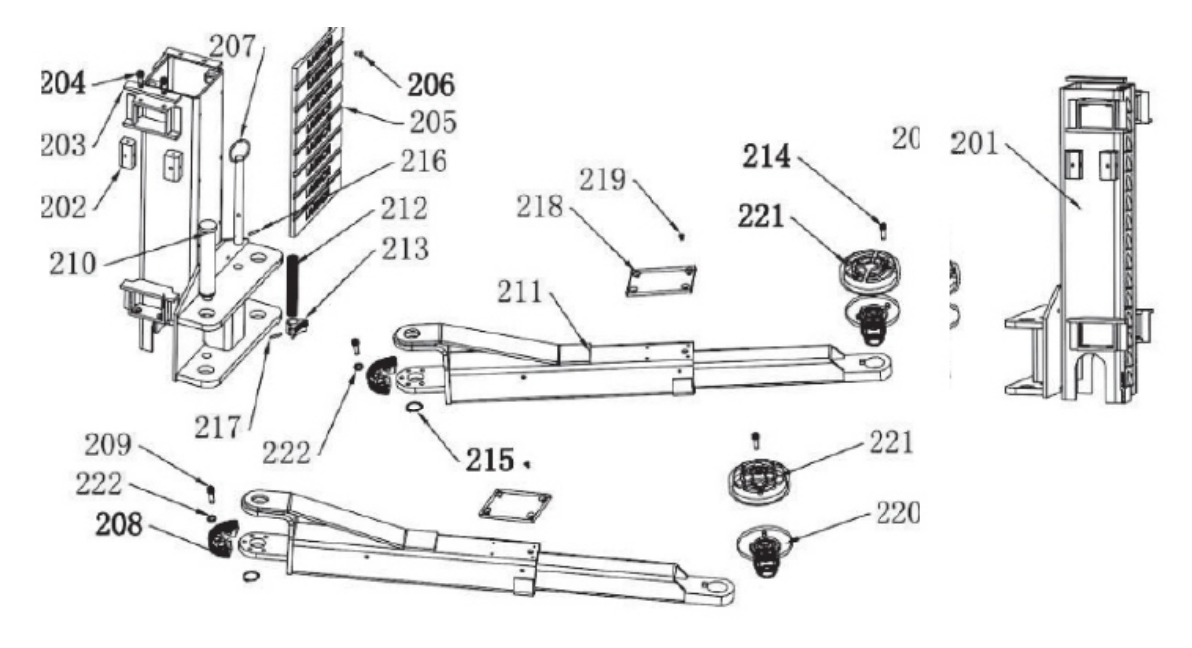

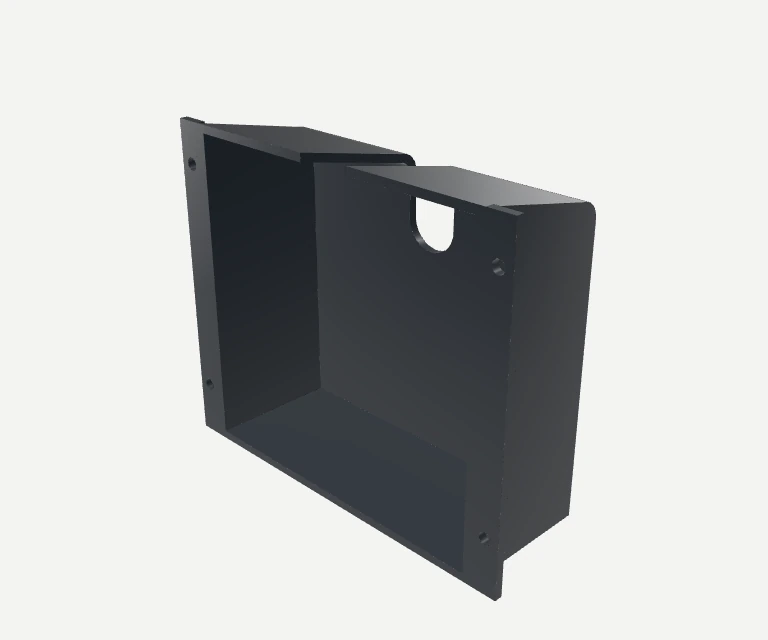

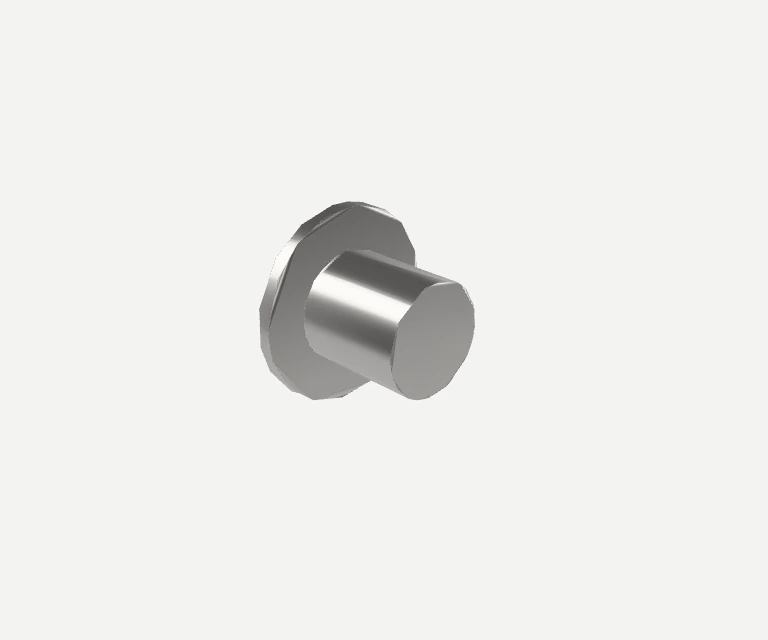

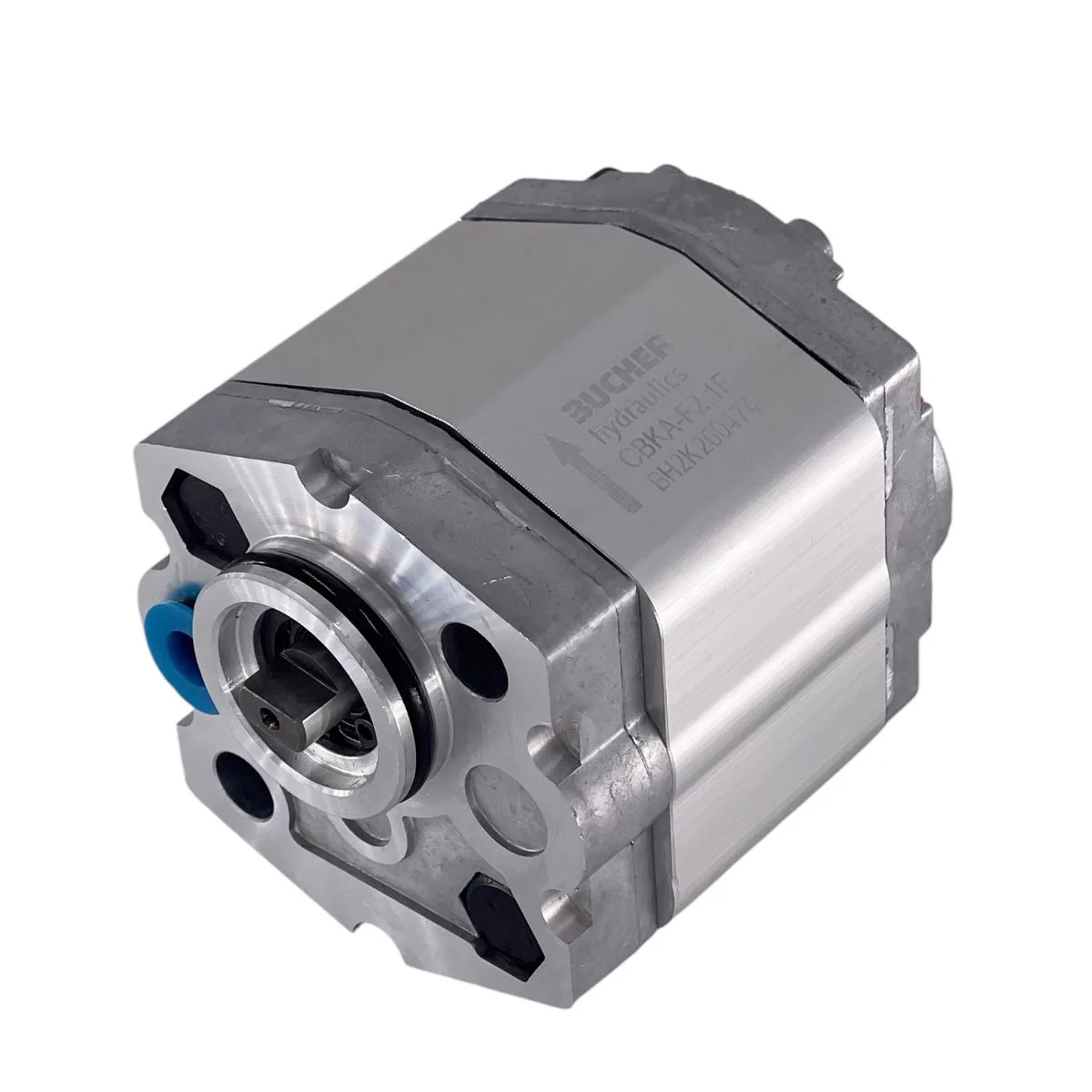

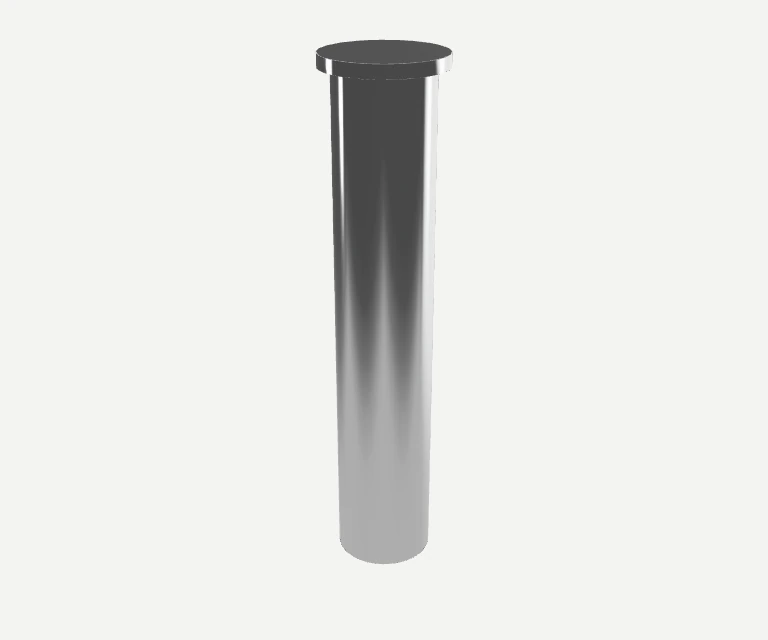

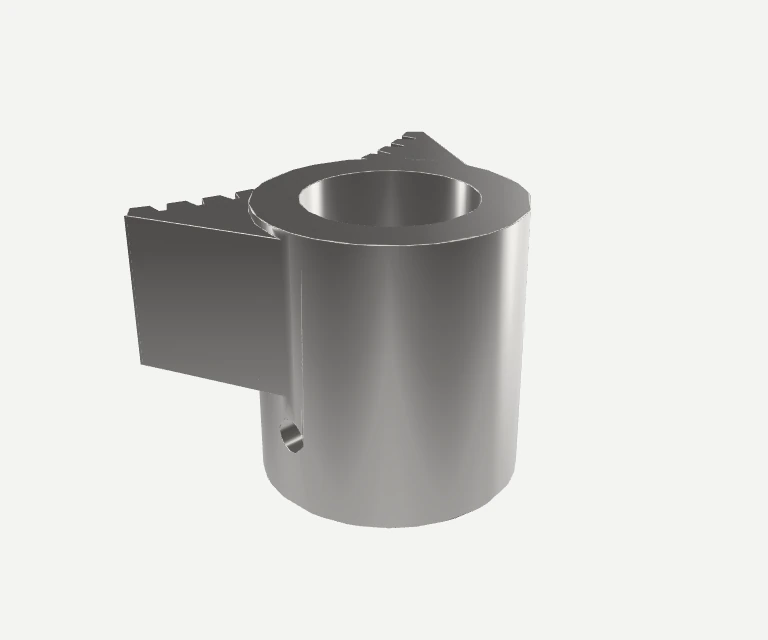

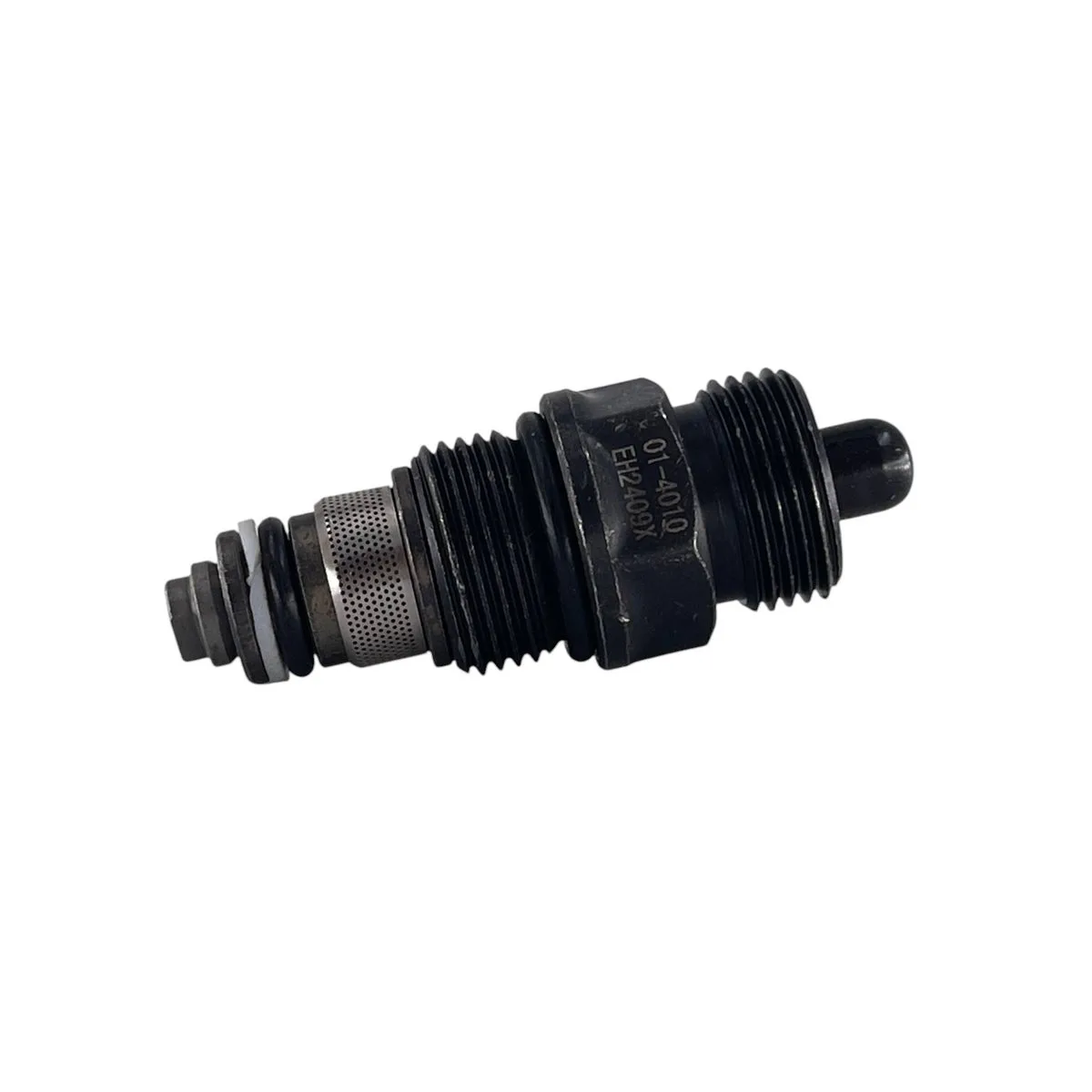

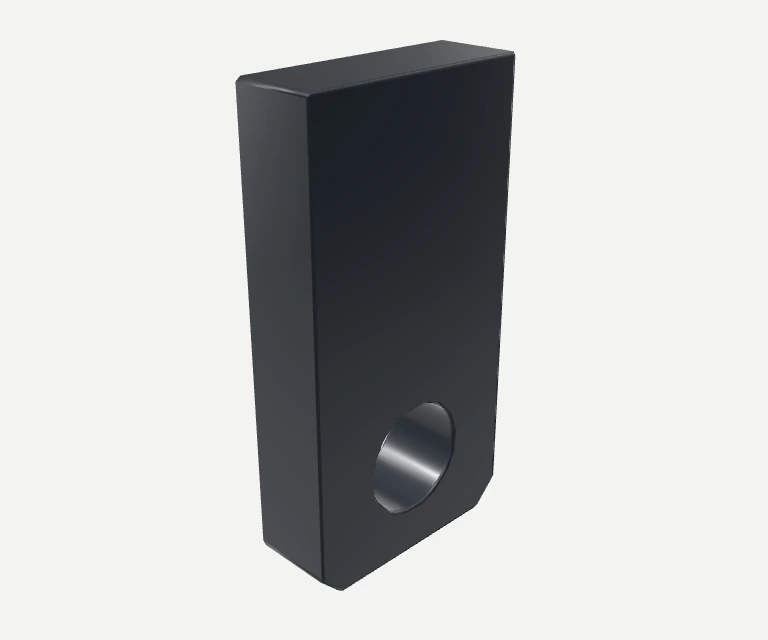

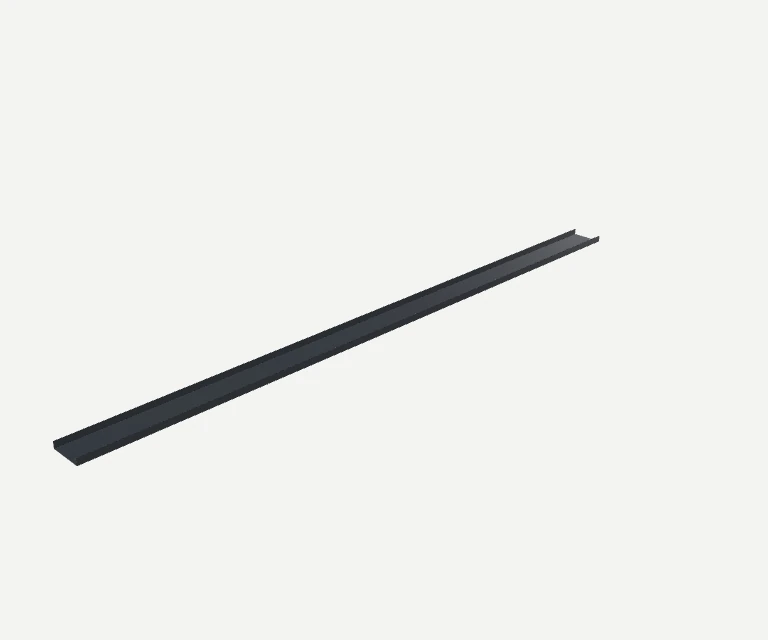

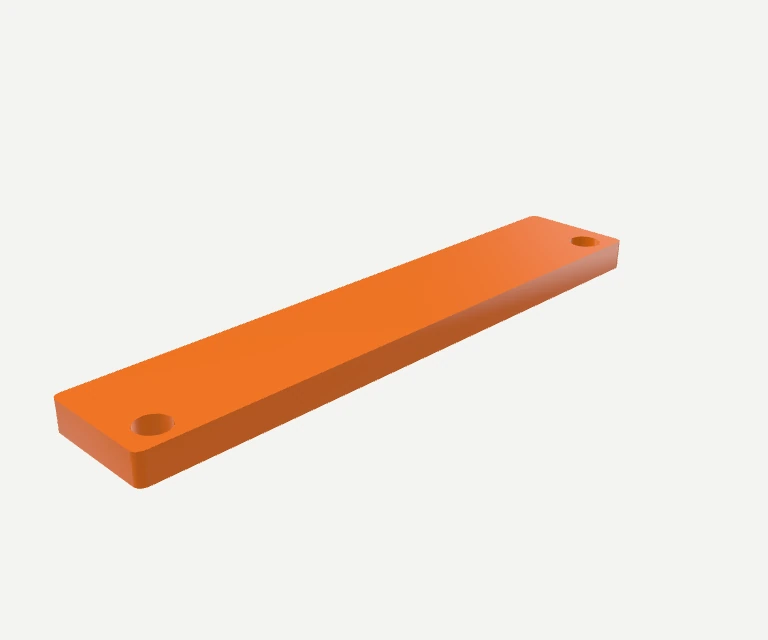

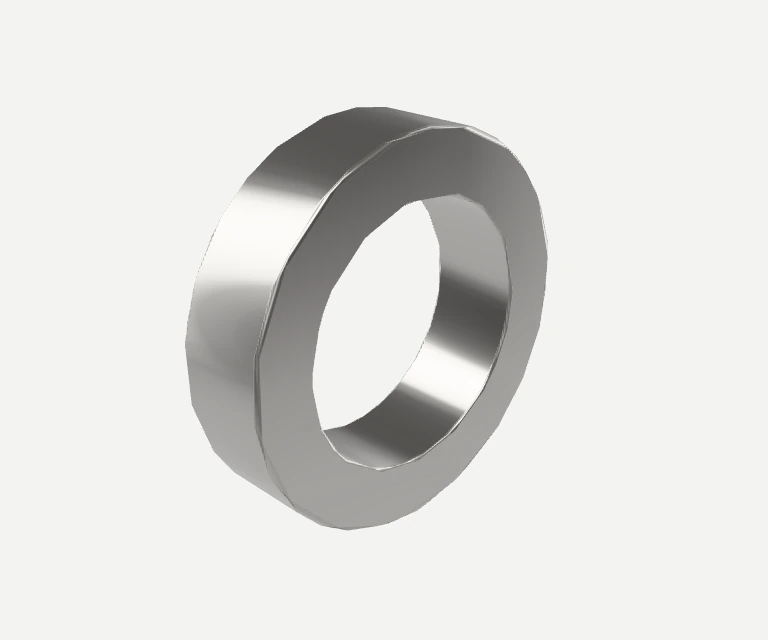

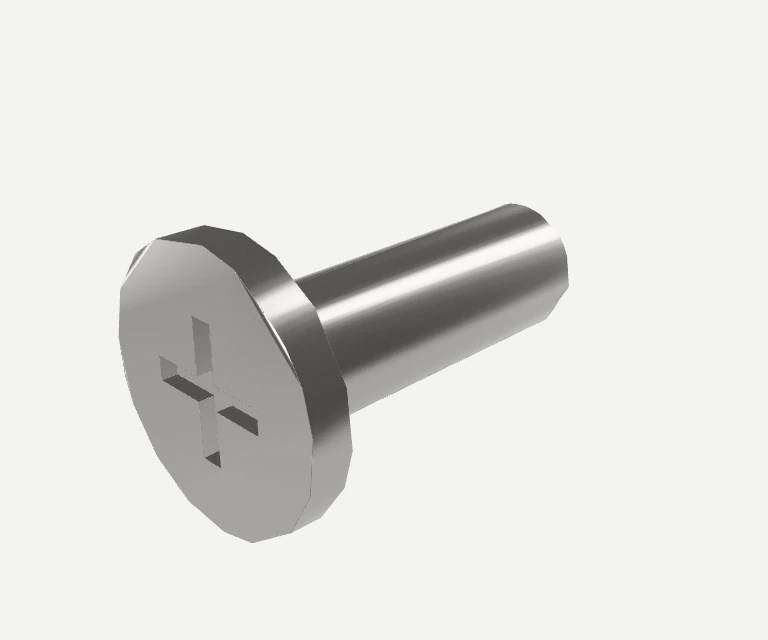

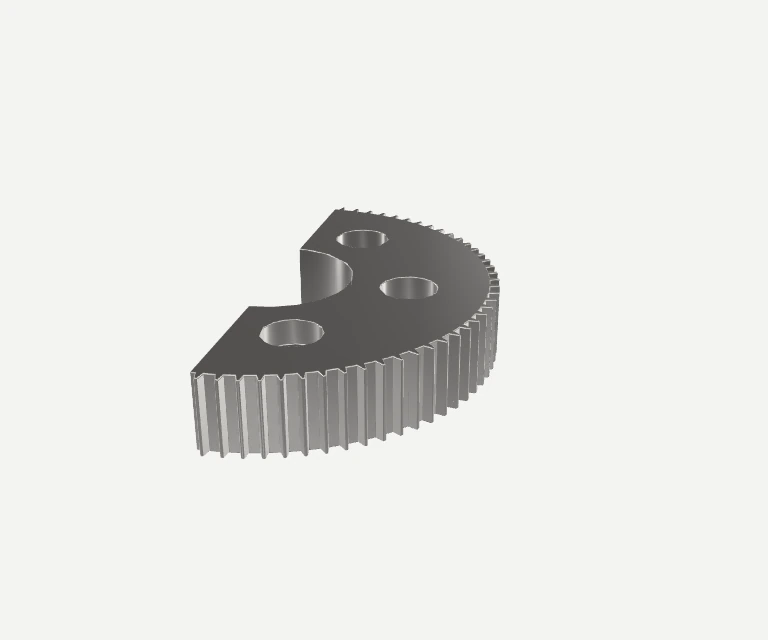

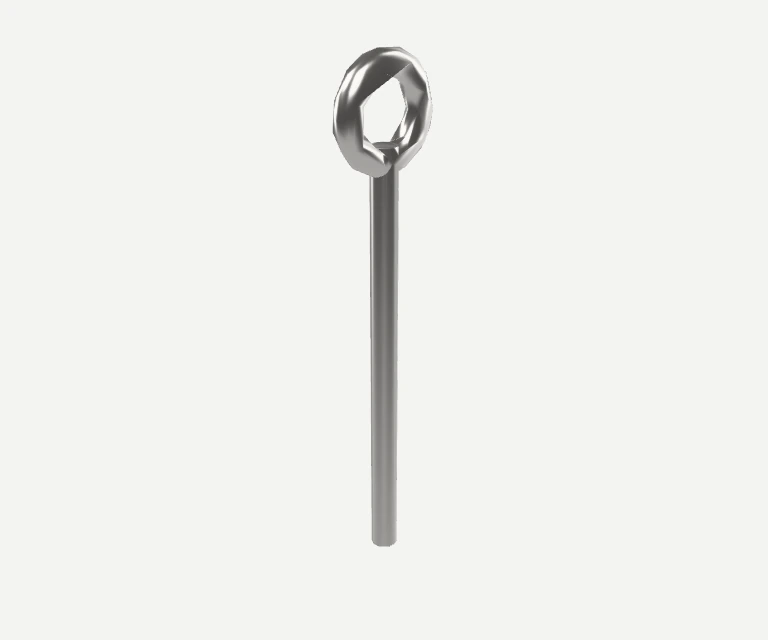

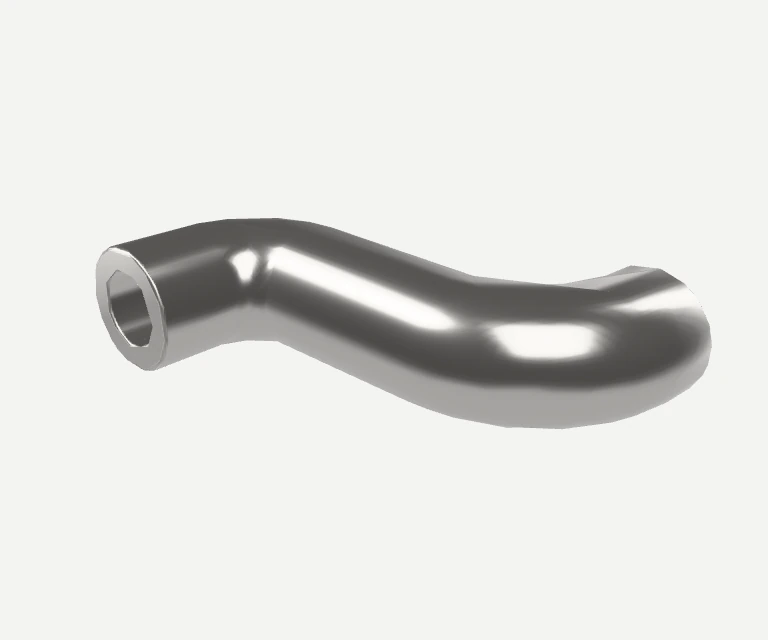

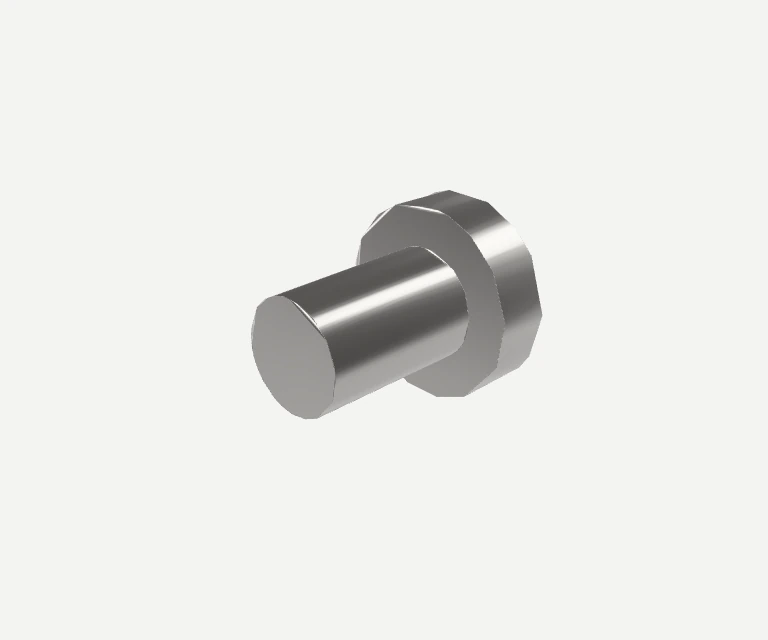

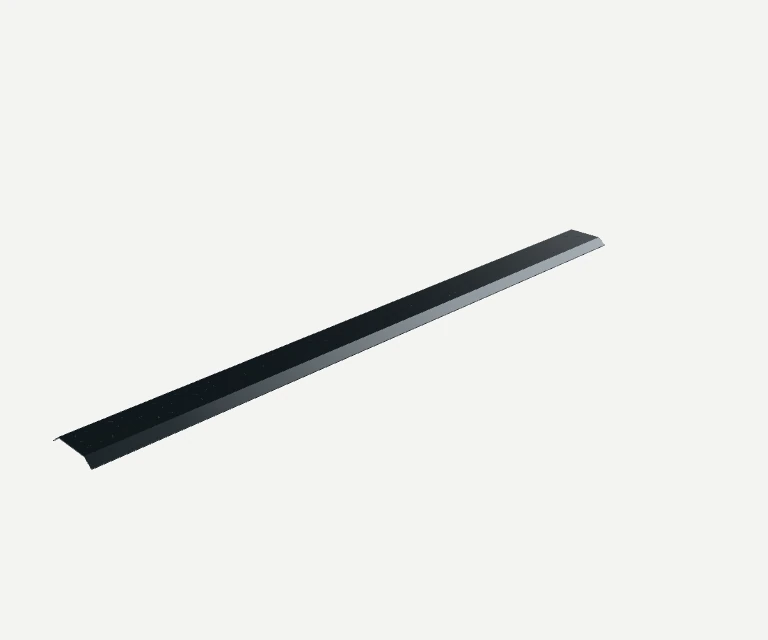

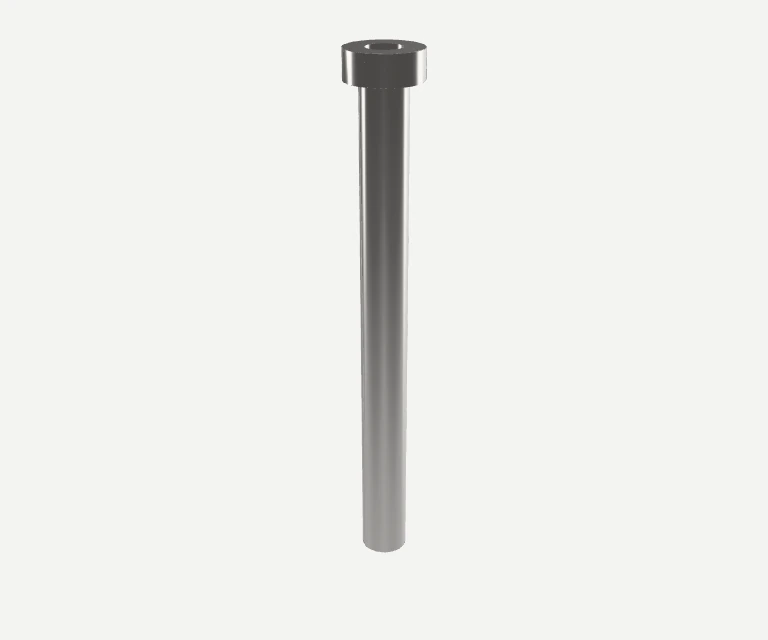

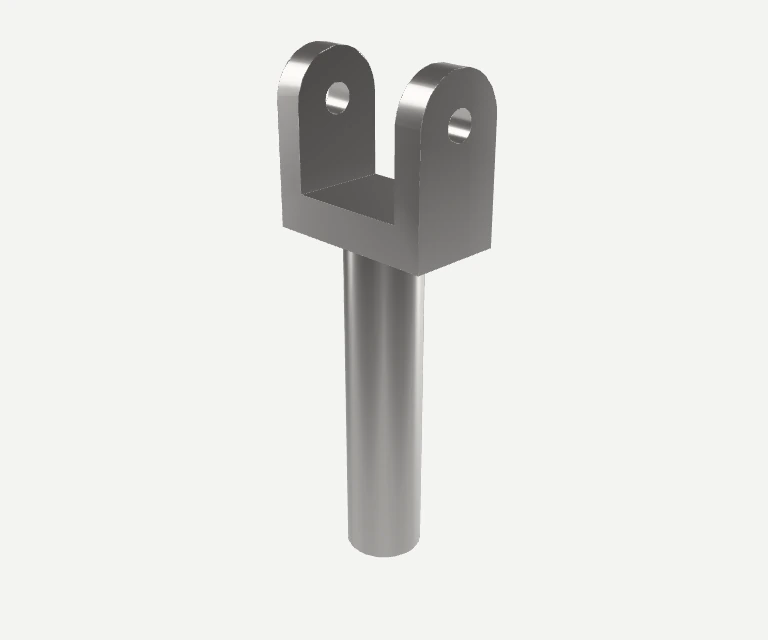

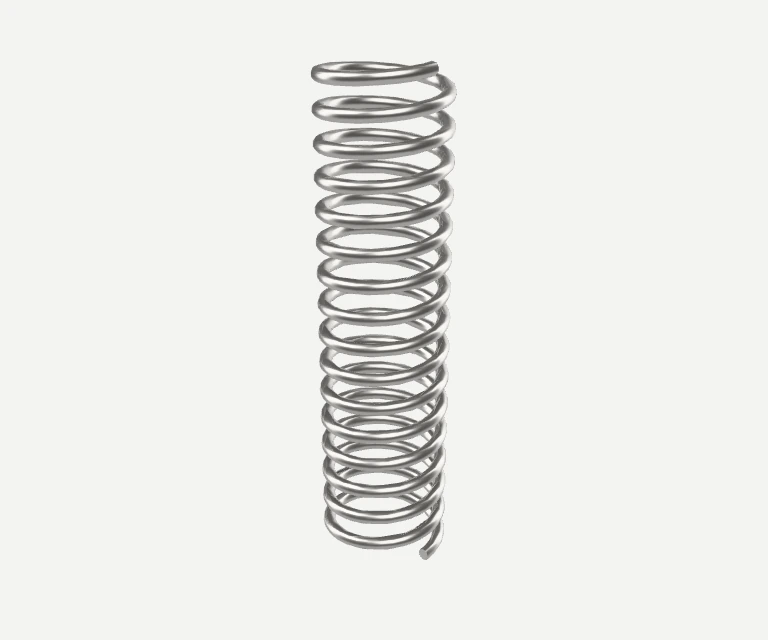

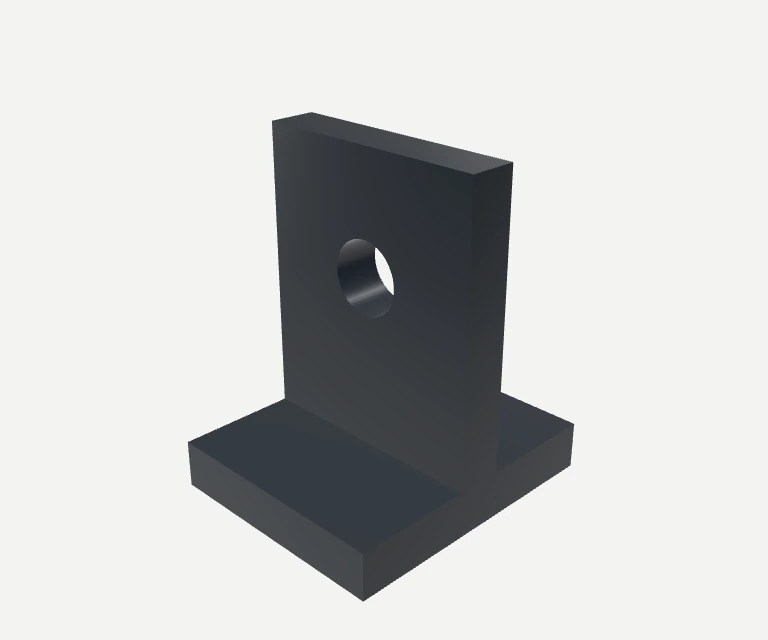

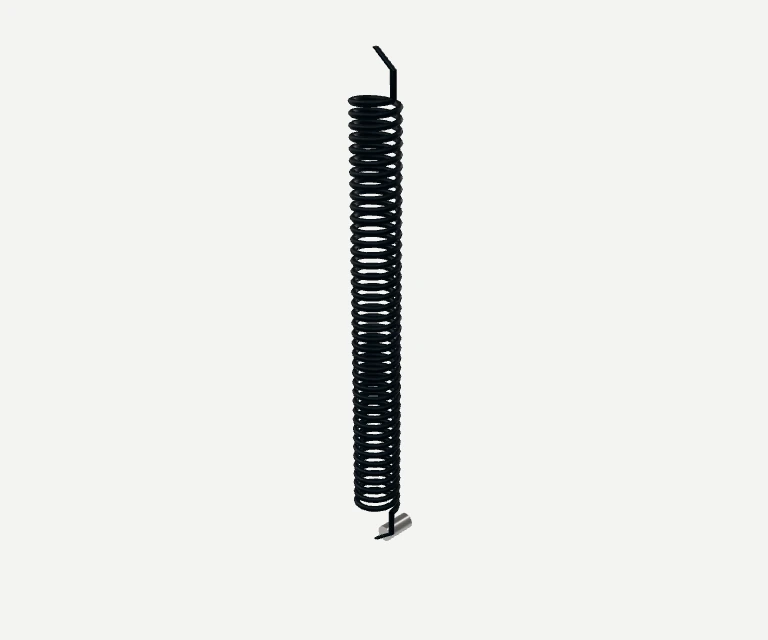

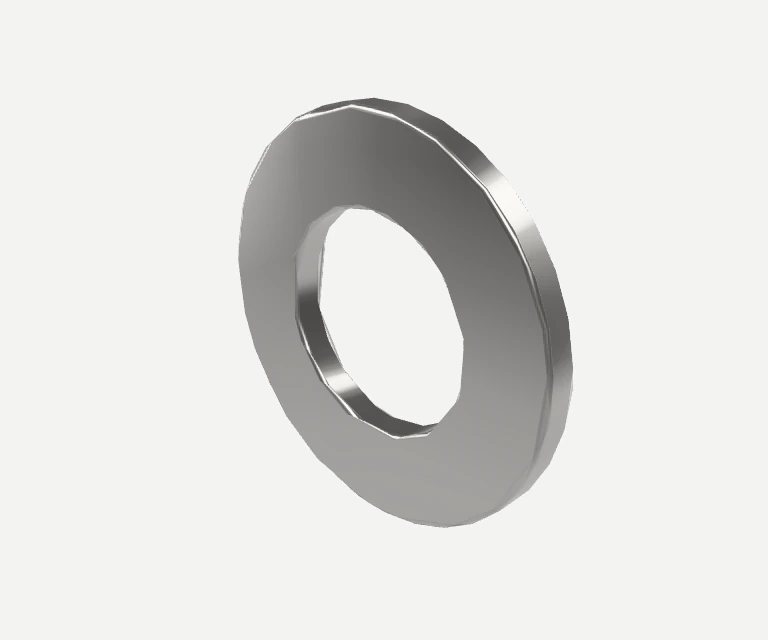

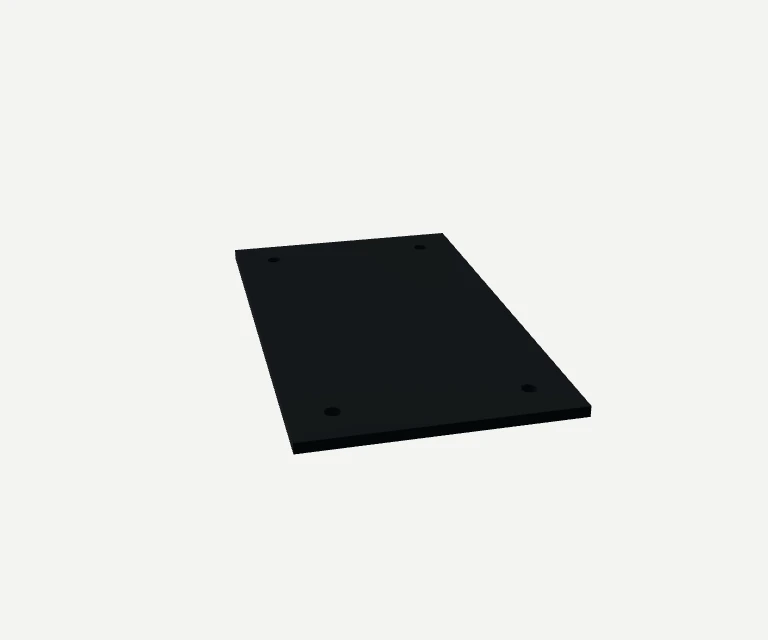

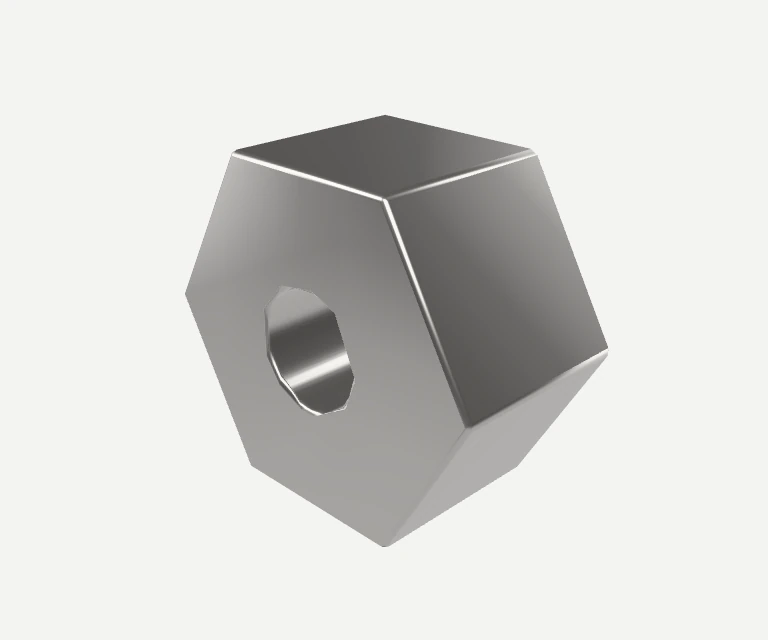

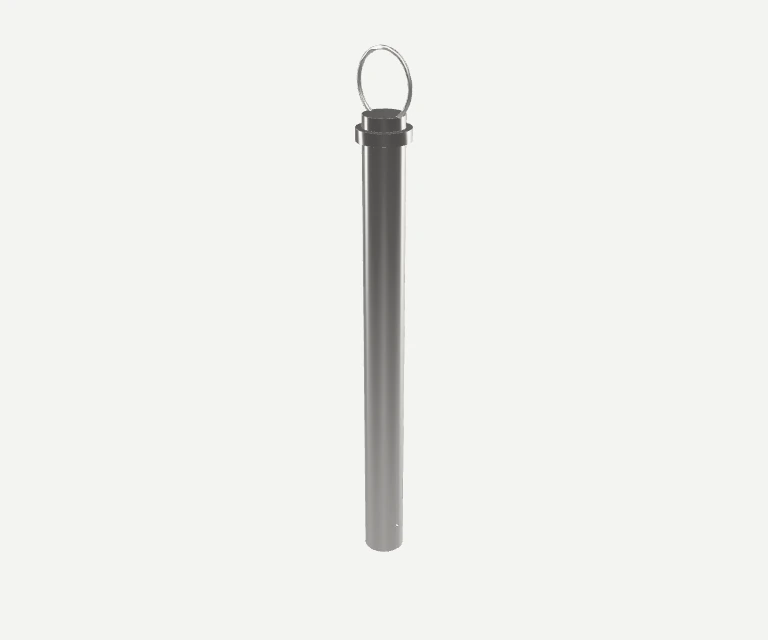

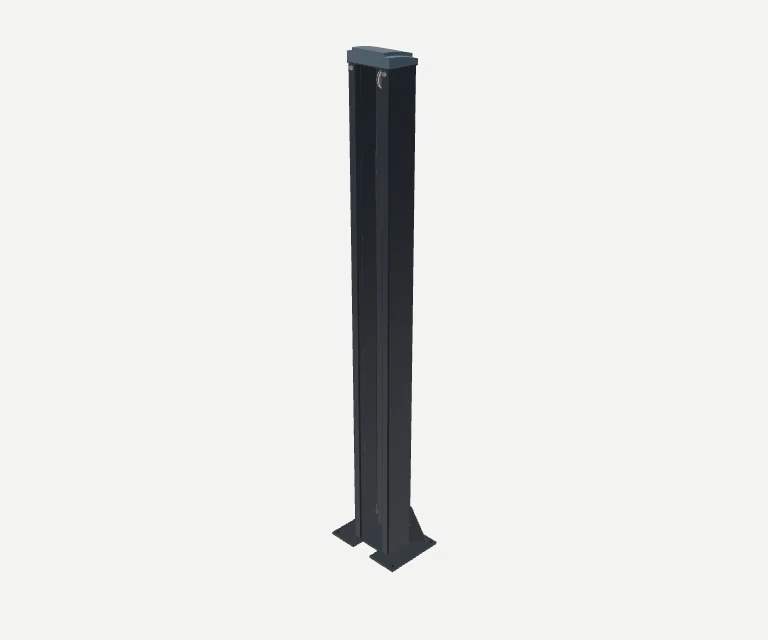

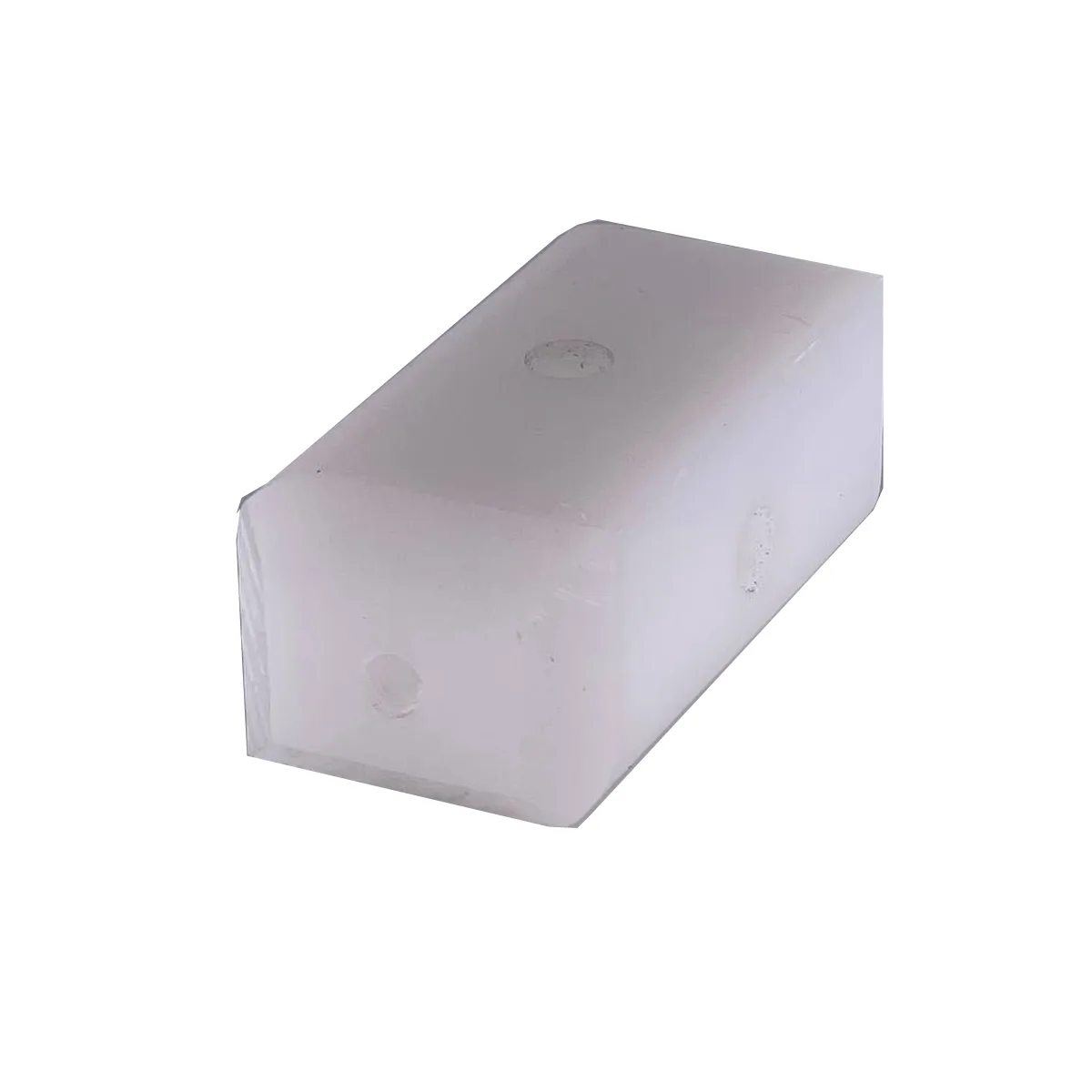

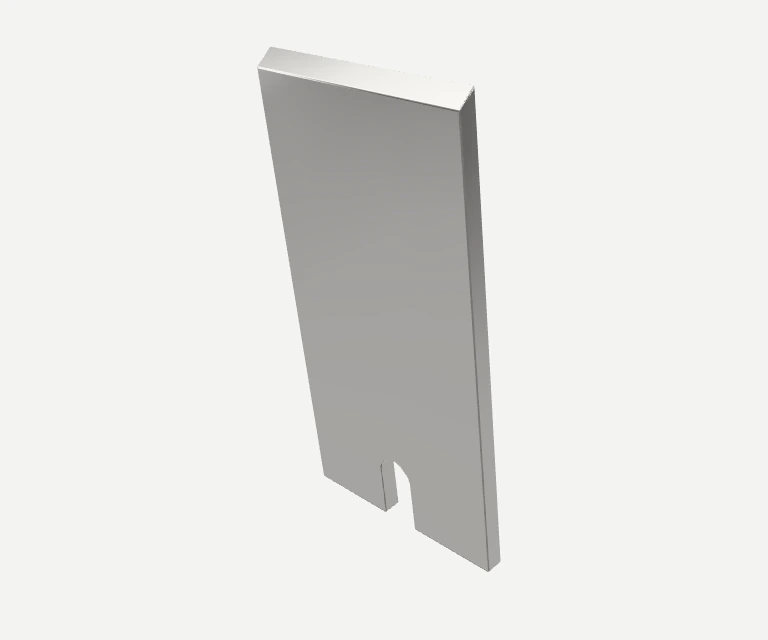

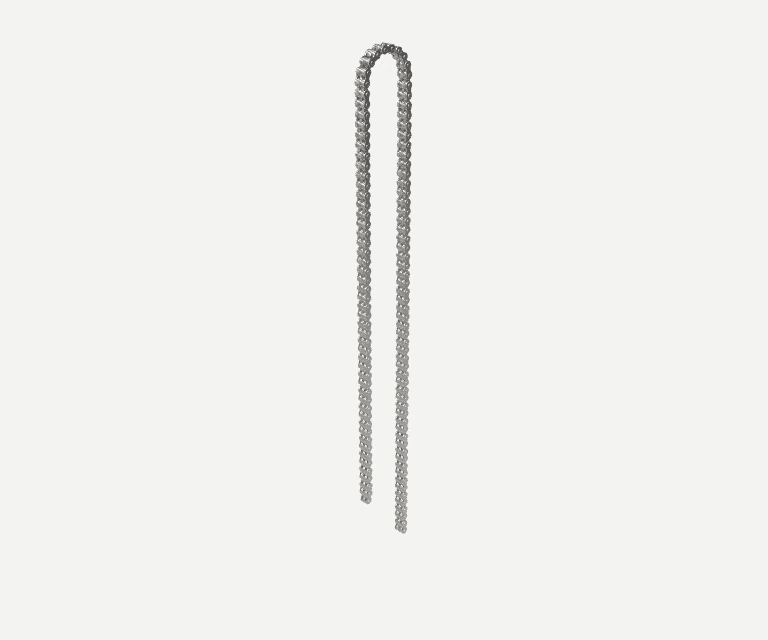

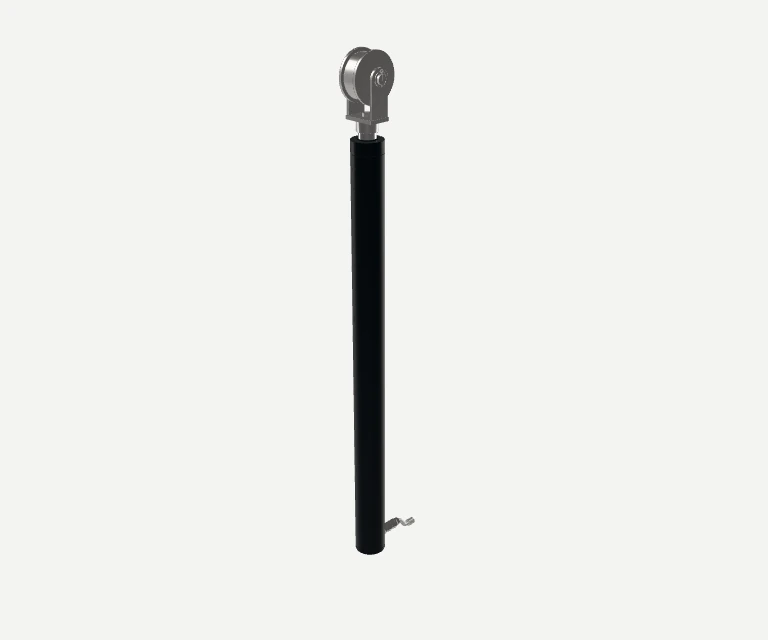

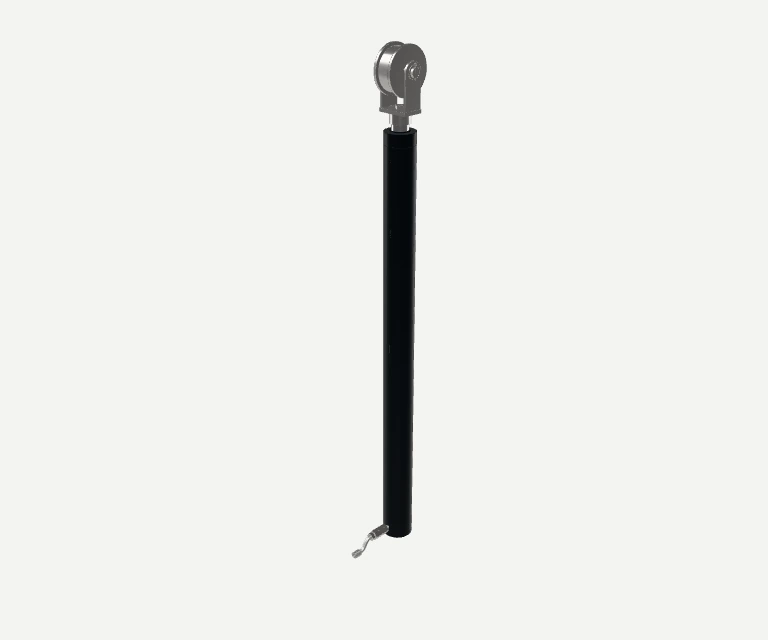

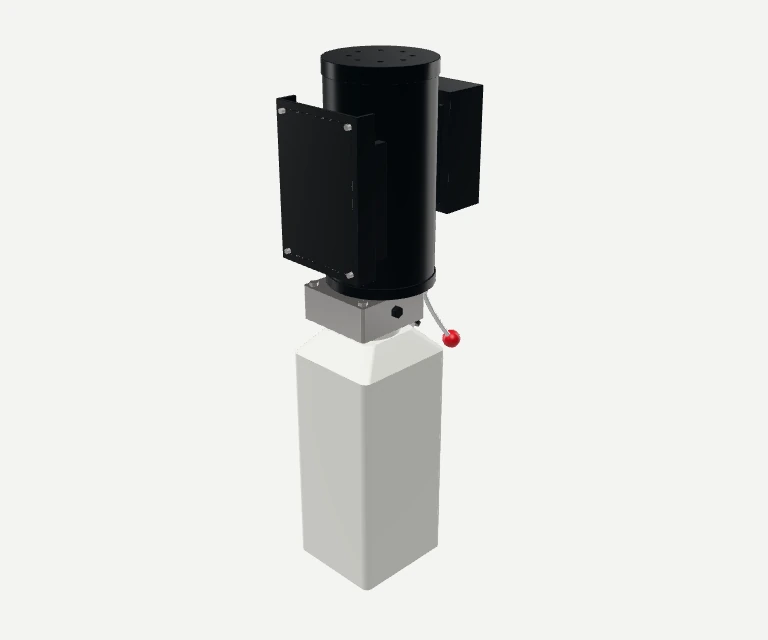

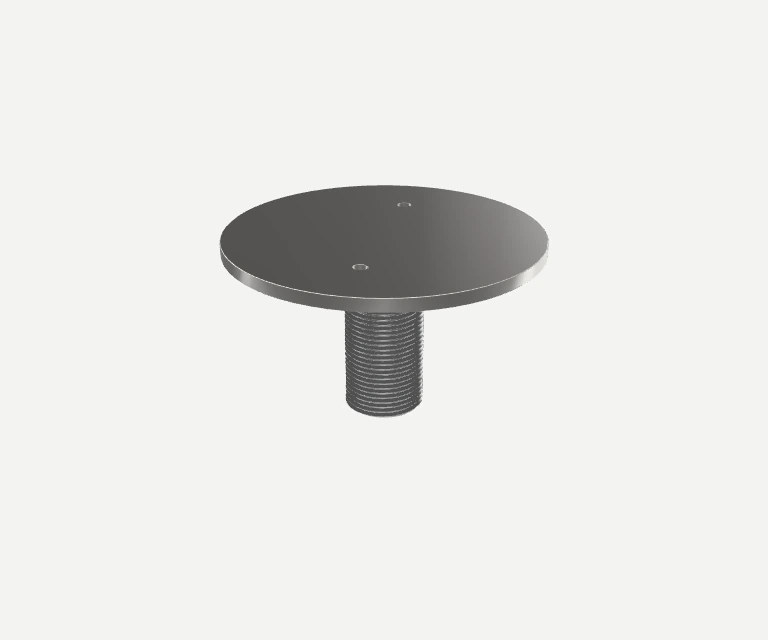

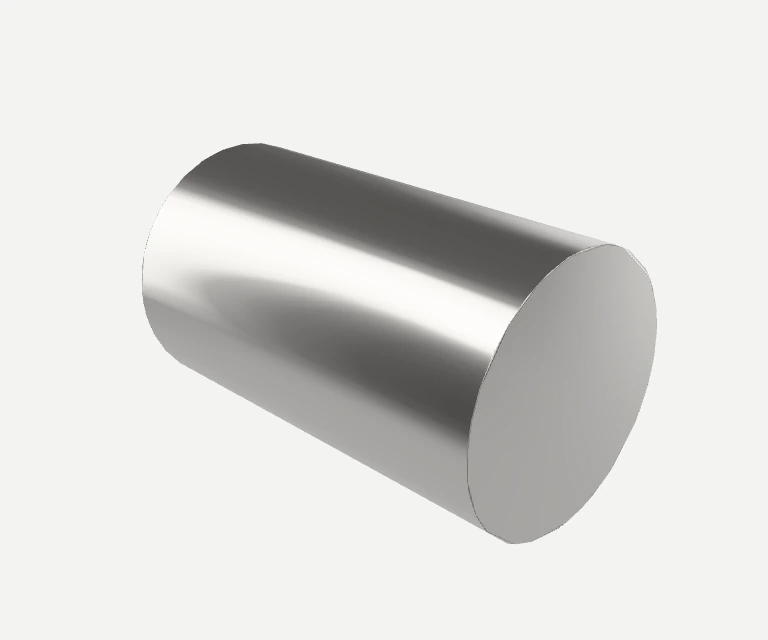

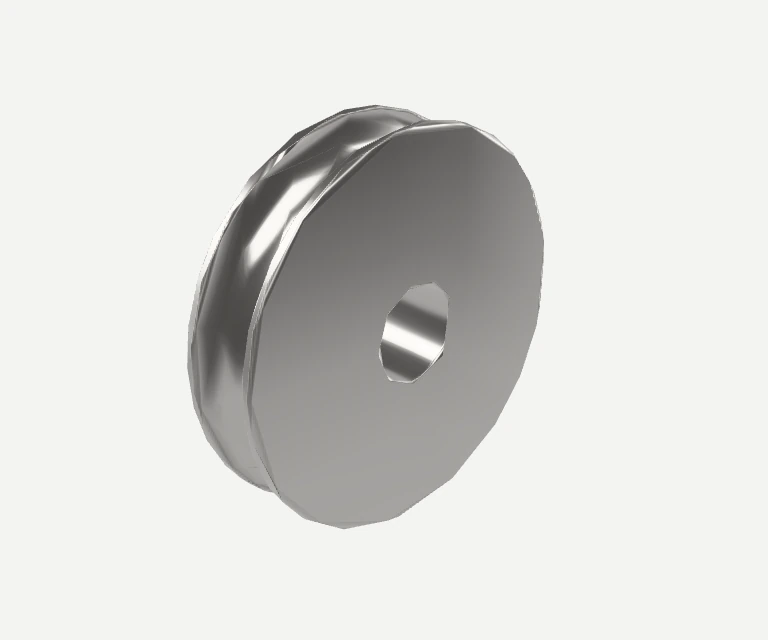

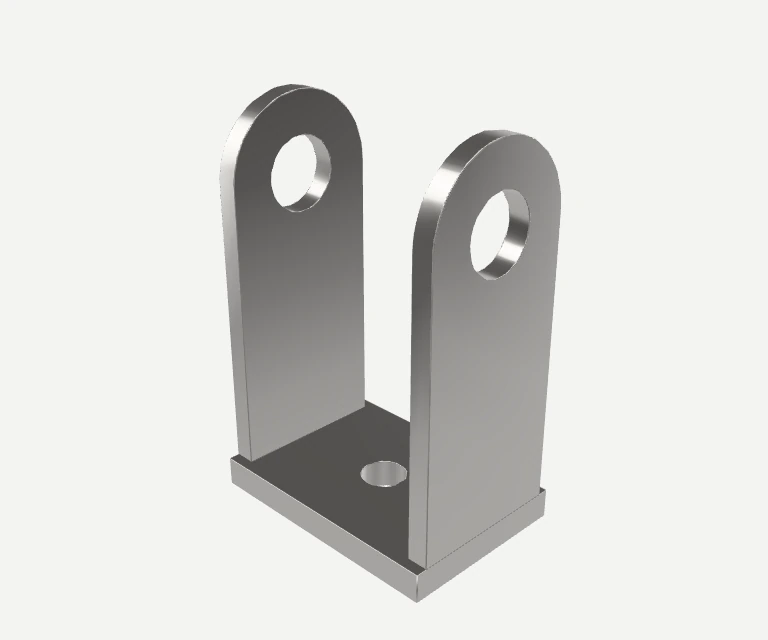

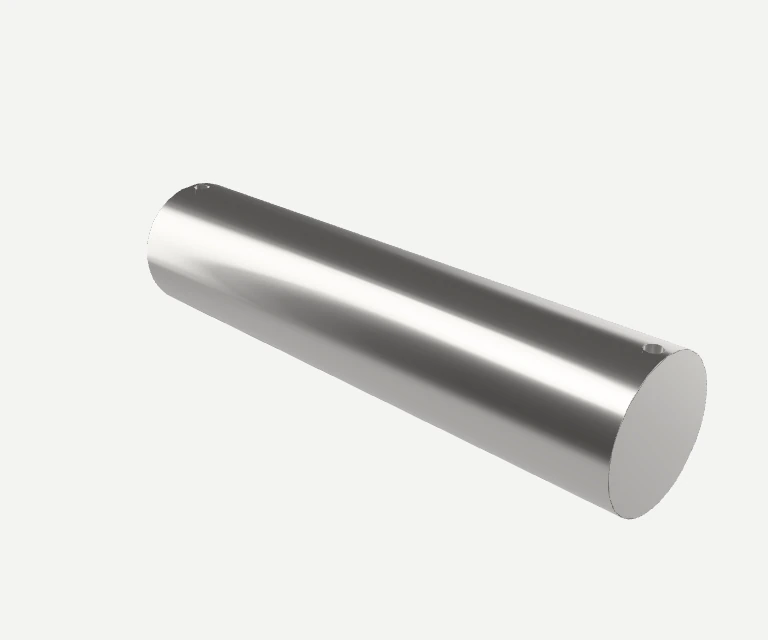

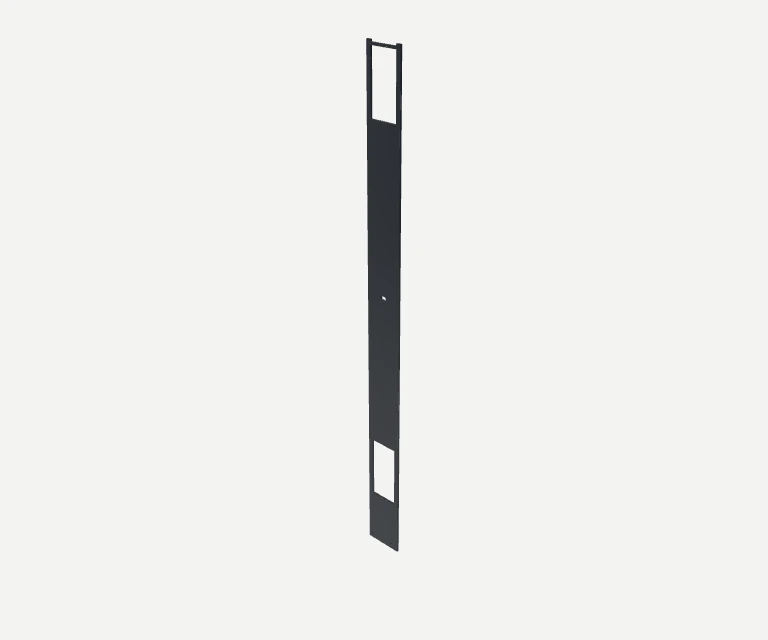

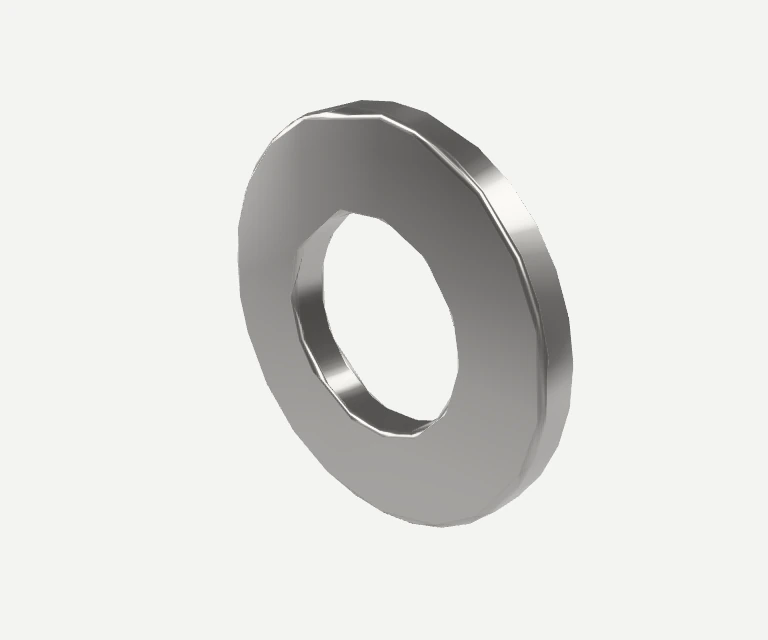

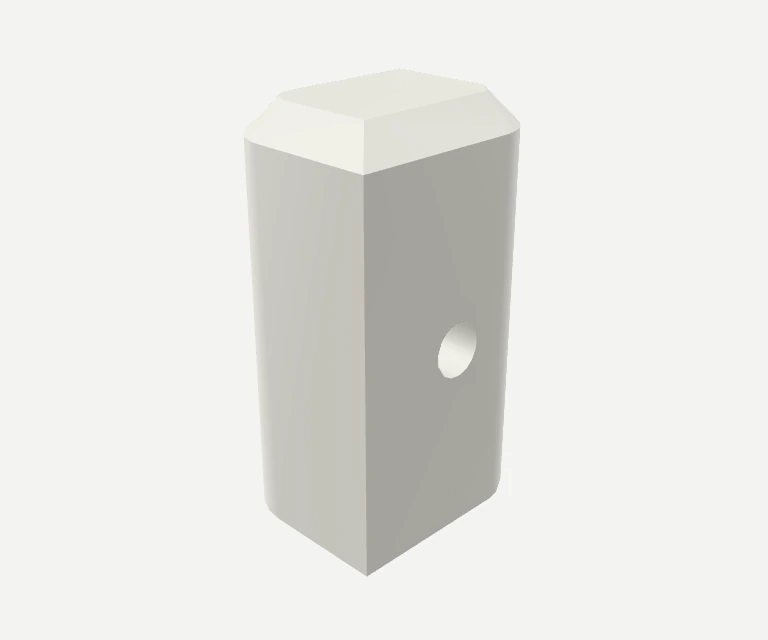

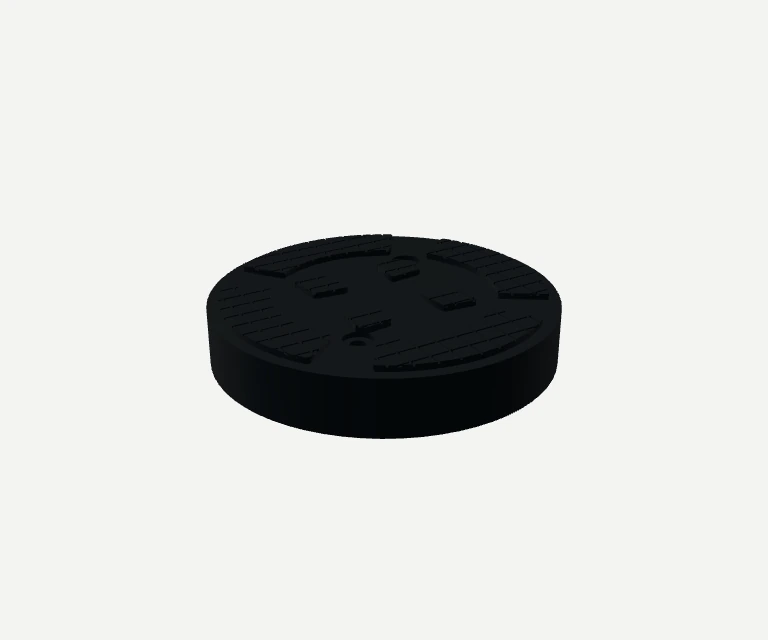

Запчасти по заводской схеме
От узла на модели — к артикулу детали

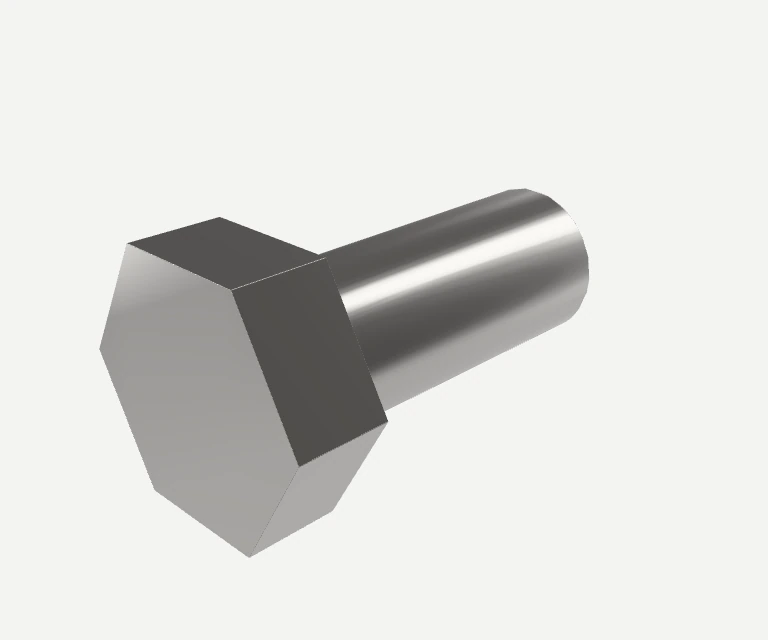

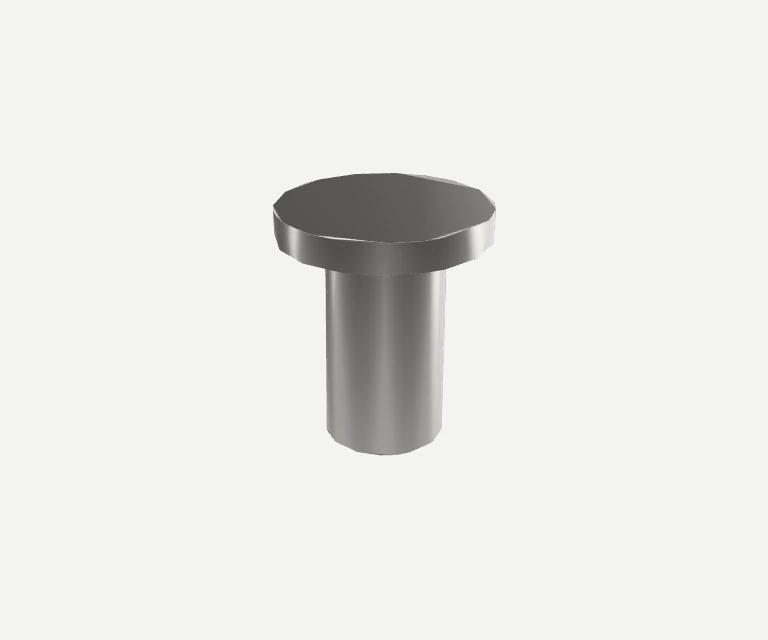

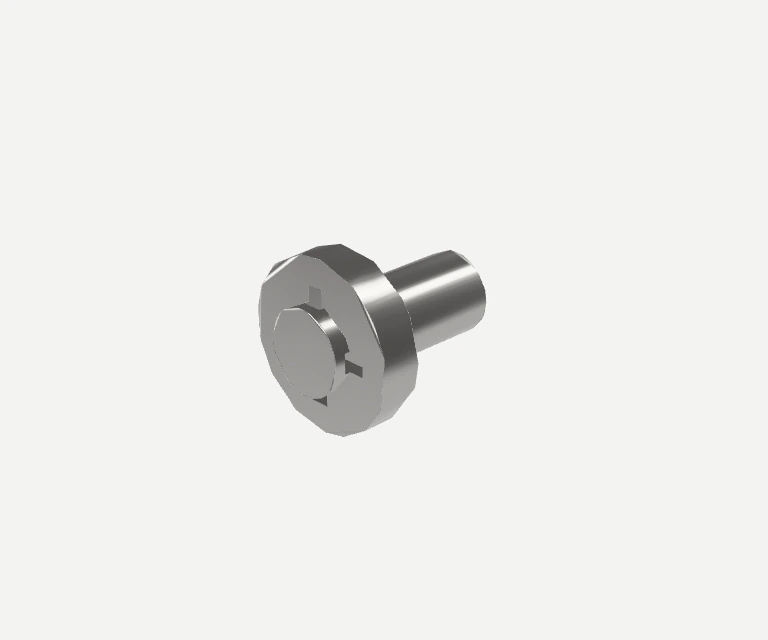

Для WDK-522/220 — 99 позиций. Перед заказом сверьте исполнение и размеры.

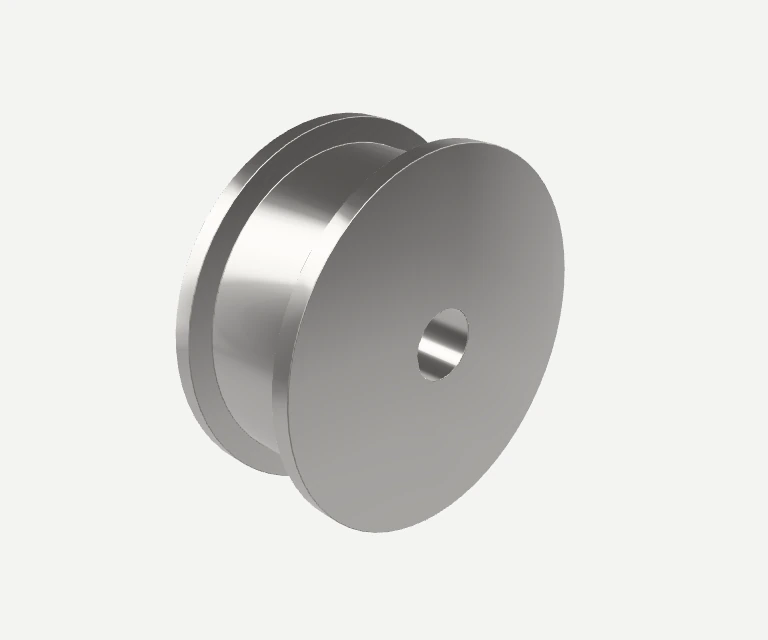

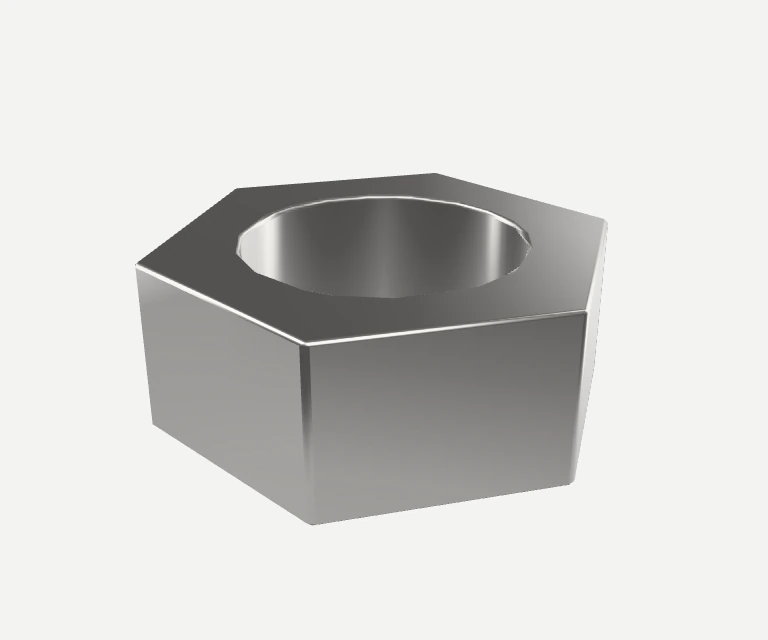

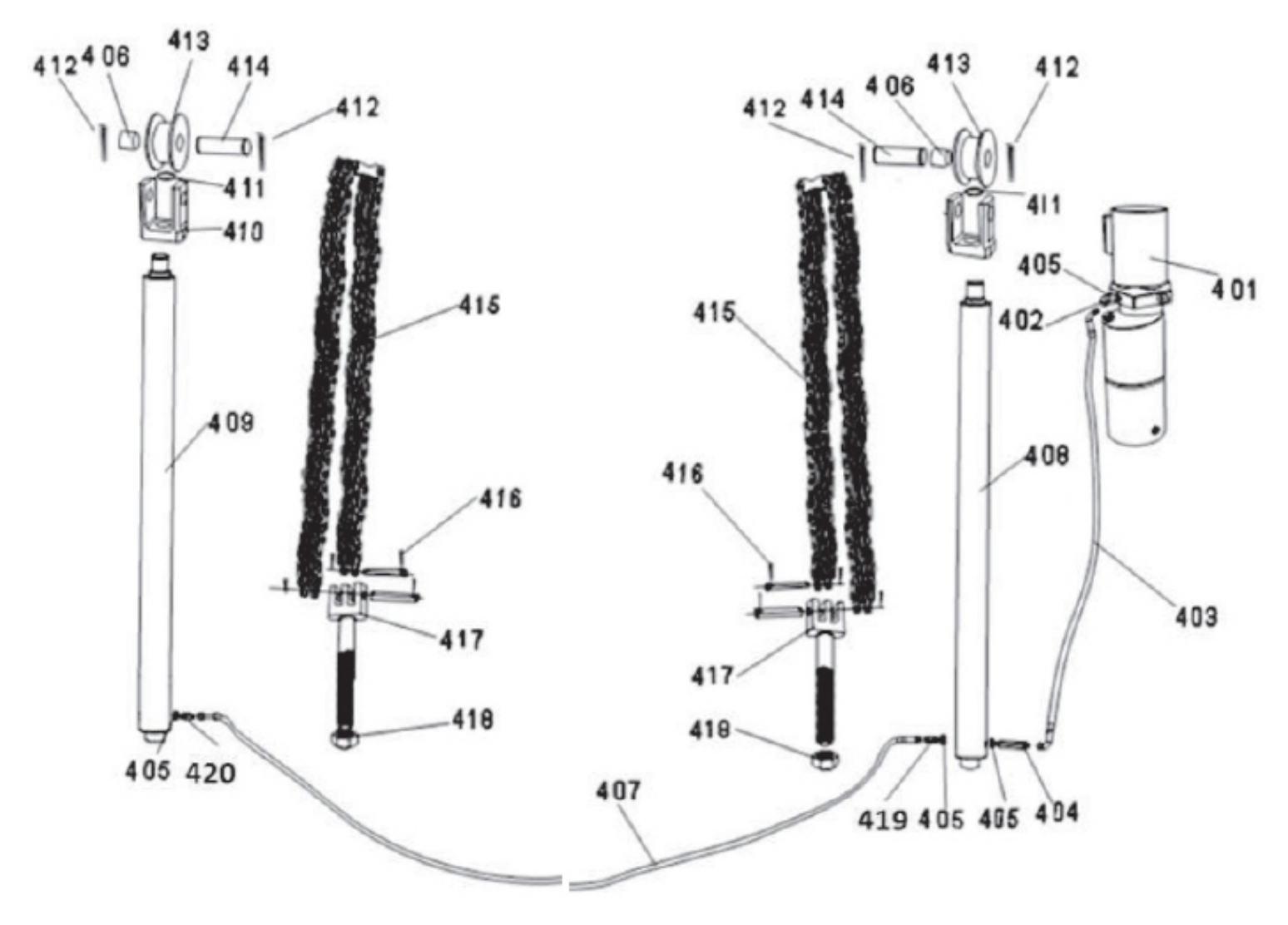

Гайка M16. Позиция 418 заводской схемы WDK-522, узел «Цепной привод».
По запросу
05 / 05
От выбора — к работе
Вопросы до покупки
Есть версия на 220 В?+
Да. WDK-522/220 подключается к сети 220 В, WDK-522/380 — к сети 380 В. Выберите исполнение под электросеть бокса. Актуальные цена и наличие показаны для выбранного исполнения.

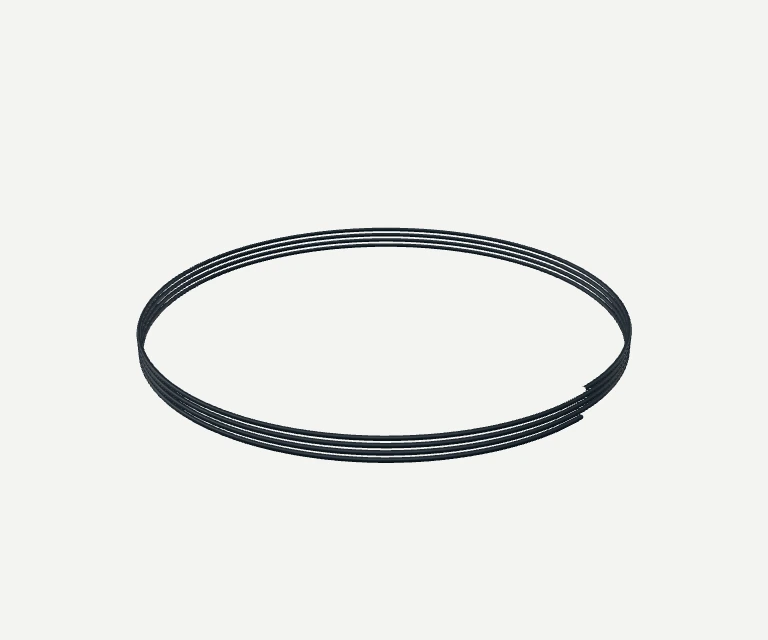

Как часто обслуживать трос синхронизации?+

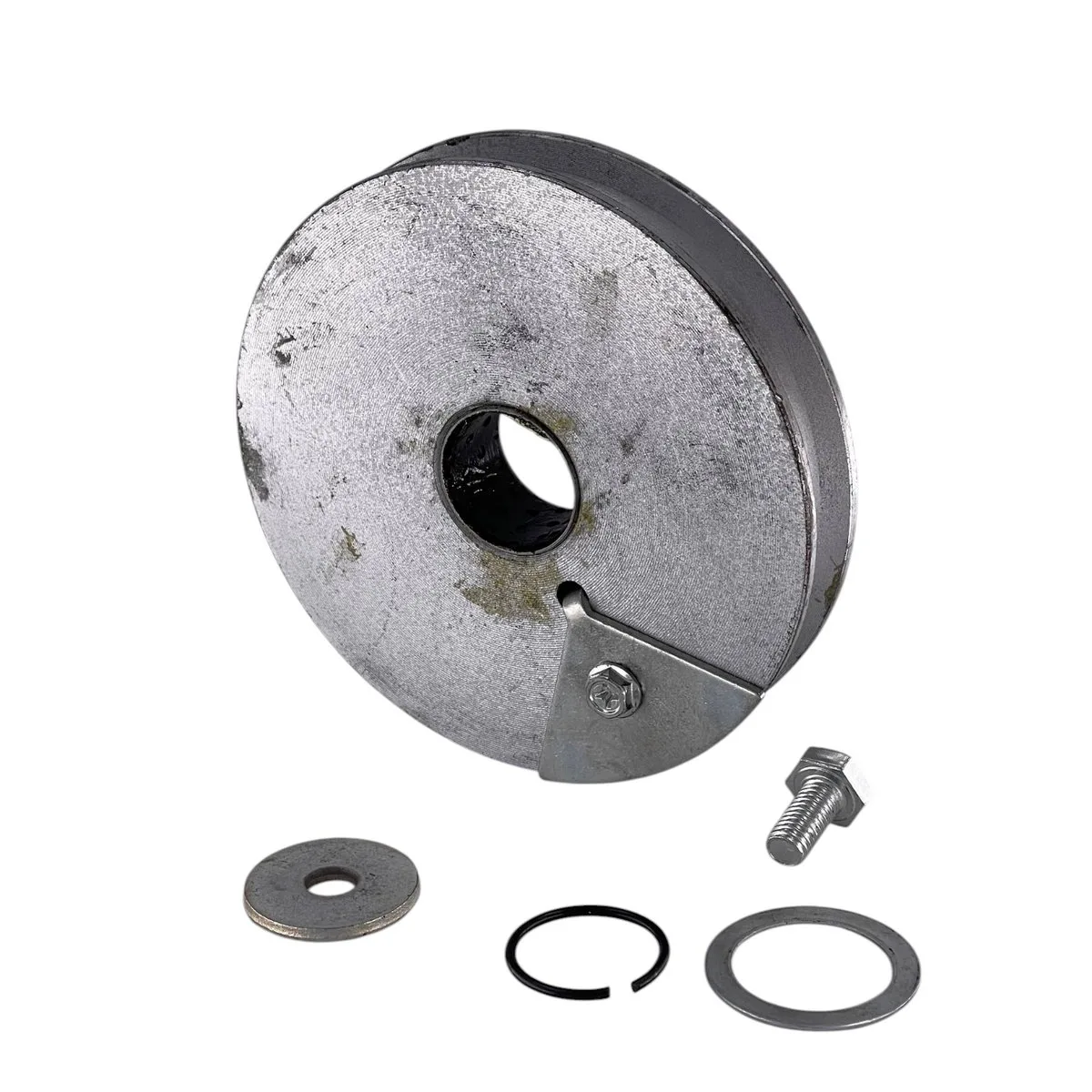

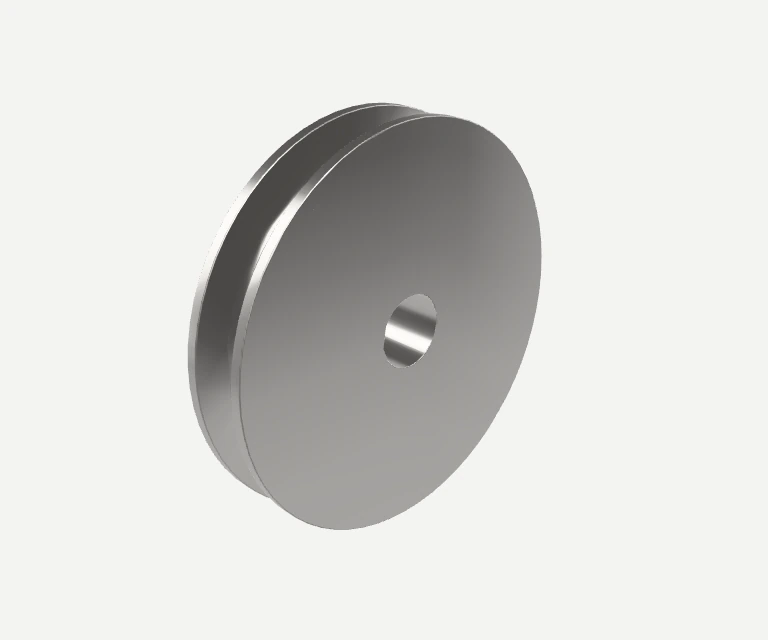

Шкивы увеличенного диаметра снижают износ троса, а сам трос убран в закрытый карман под трапом и защищён от грязи и слякоти, поэтому отдельного графика не требуется — проверка натяжения и износа входит в регламентное ТО раз в 6 месяцев.
Подойдёт для рамных пикапов?+
паспортная грузоподъёмность WDK-522 — 4000 кг, для регулярной работы рекомендуем держаться ~2600 кг; лапы асимметричные 2+3 (передние 580–1120 мм, задние 855–1365 мм) — под большинство рамных пикапов подходят, но у очень длиннобазных моделей вылет задних лап может быть впритык, поэтому базу конкретного авто стоит сверить заранее.
Что входит в комплект и что докупить?+
В комплект входят сам подъёмник (колонны, каретки, лапы), гидростанция, комплект анкерных болтов М18×160 (10 шт) и комплект защиты стоек (2 шт) — это полный состав поставки.
Какая гарантия и есть ли монтаж?+
Базовая гарантия — 12 месяцев; при монтаже нашей службой в СПб и Ленинградской области гарантия увеличивается до 24 месяцев. Монтаж выполняет собственная служба компании в СПб и ЛО.
