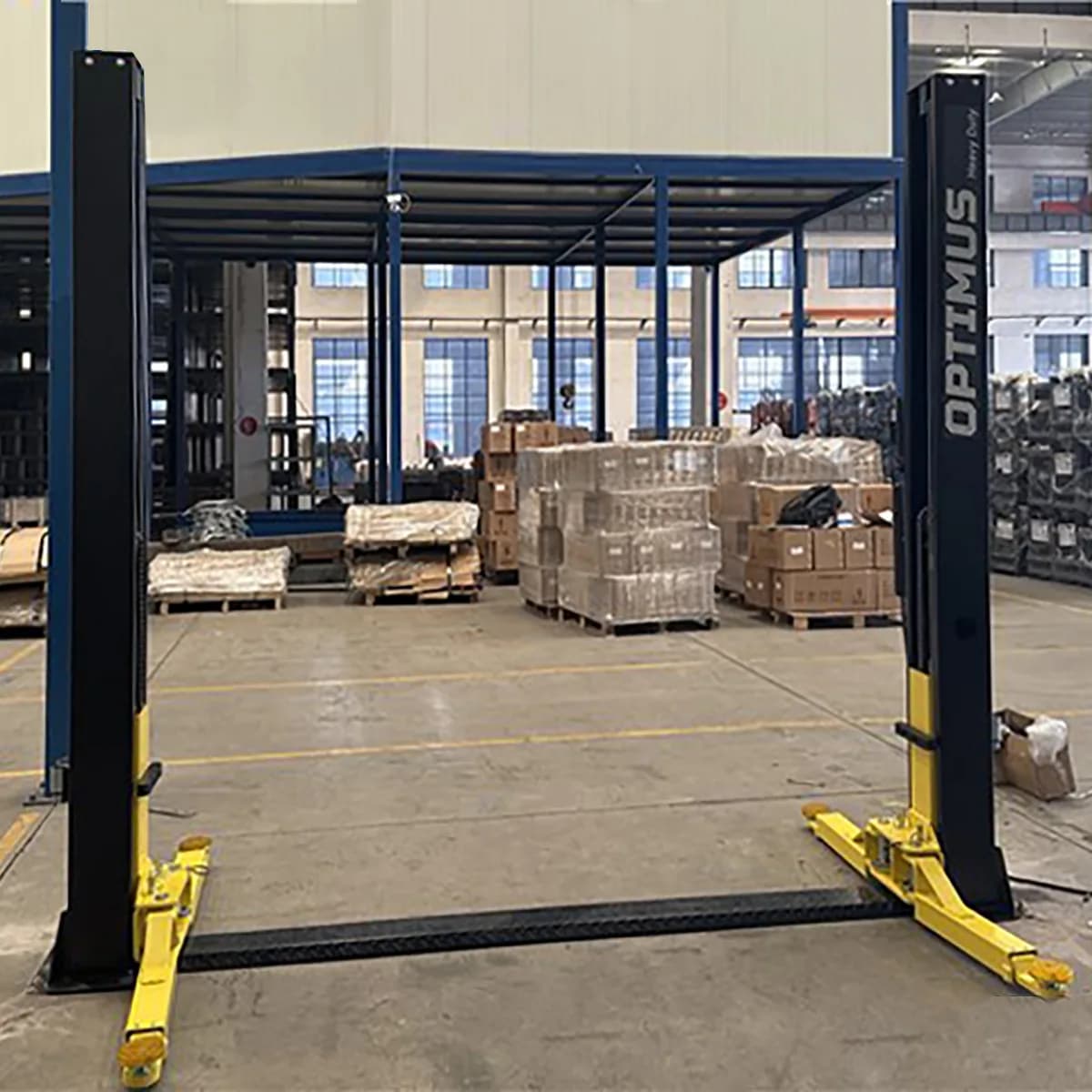

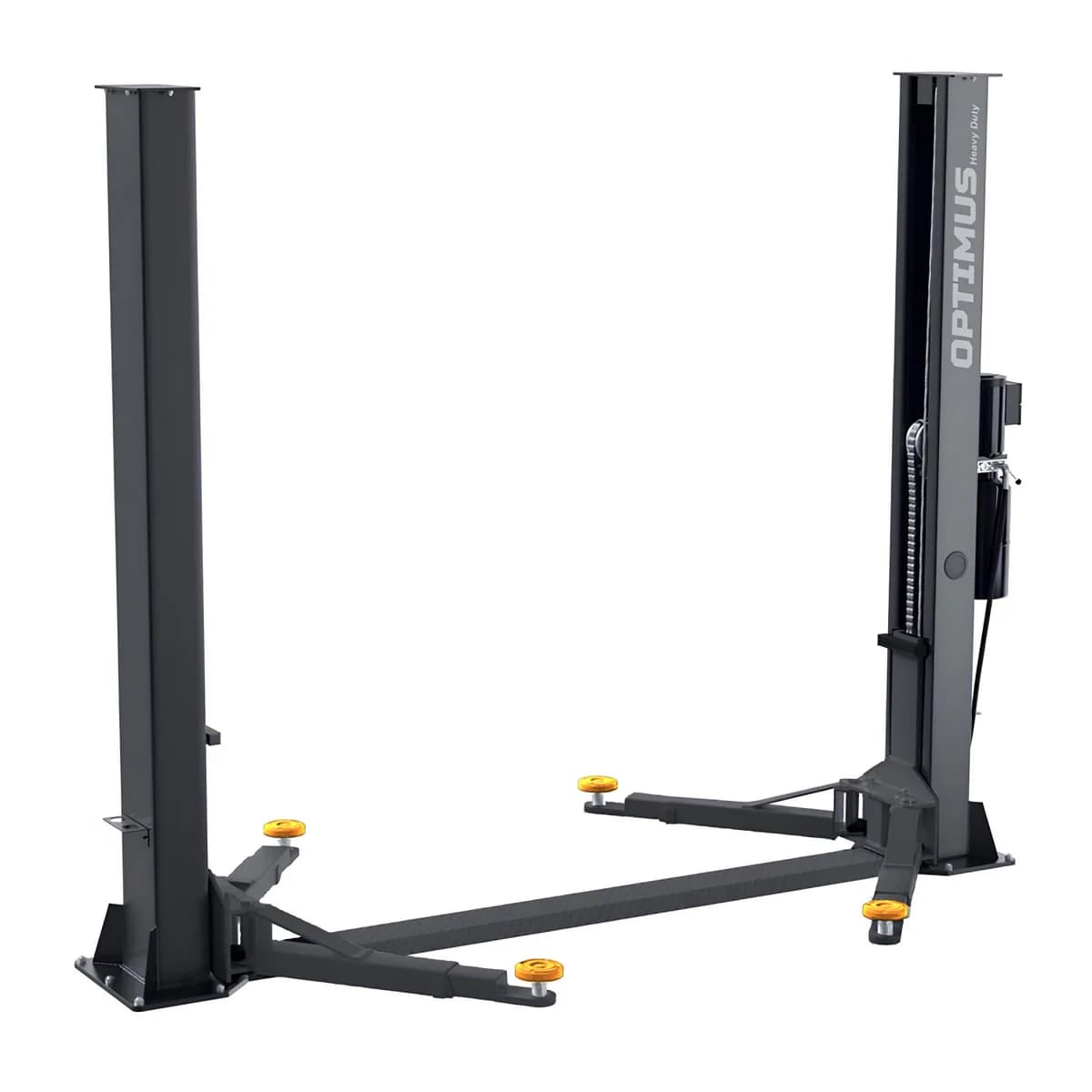

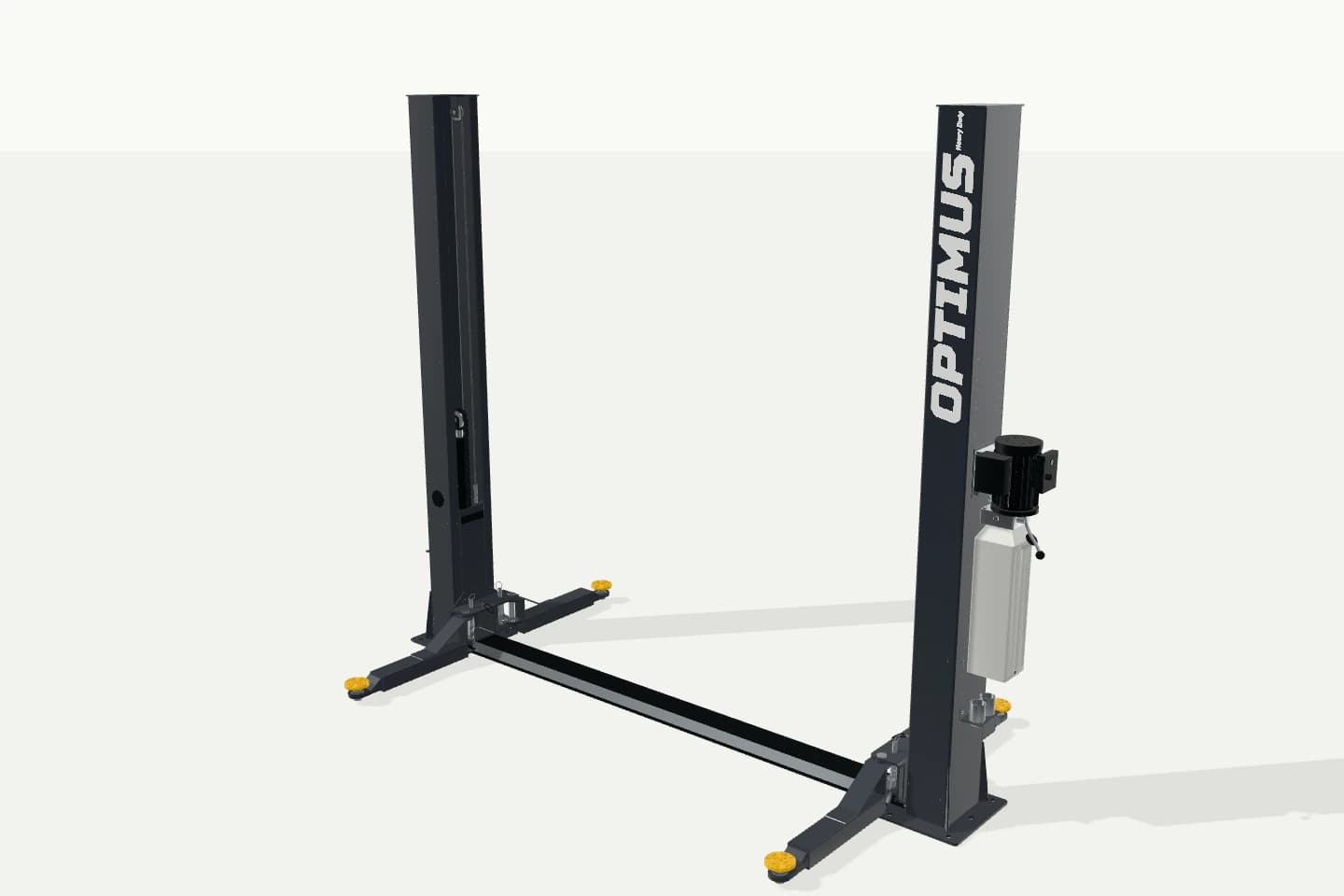

Двухстоечный подъемник Optimus SF-OPT-4T, 4 т, нижняя синхронизация (Н-каретка)
Двухстоечный электрогидравлический подъёмник с нижней синхронизацией, Н-образной кареткой и симметричными двухсекционными лапами. Грузоподъёмность — 4 000 кг, высота подхвата — 100 мм, высота подъёма — 1 800 мм. Стопоры разблокируются вручную с двух колонн. На винтовых опорах установлены полиуретановые накладки.
Применение в 3D
Посмотрите подъёмник в своей работе
01 · Н-каретка
Полноценная Н-каретка — прочная основа для лап
В SF-OPT-4T крепления лап объединены полноценной Н-образной кареткой. Верхняя и нижняя плиты связаны перемычкой и образуют жёсткий силовой узел, воспринимающий нагрузку от автомобиля.
Жёсткость в месте крепления лап — основа надёжной ежедневной работы.
Именно на такие конструктивные детали стоит смотреть при выборе подъёмника в этом бюджете.

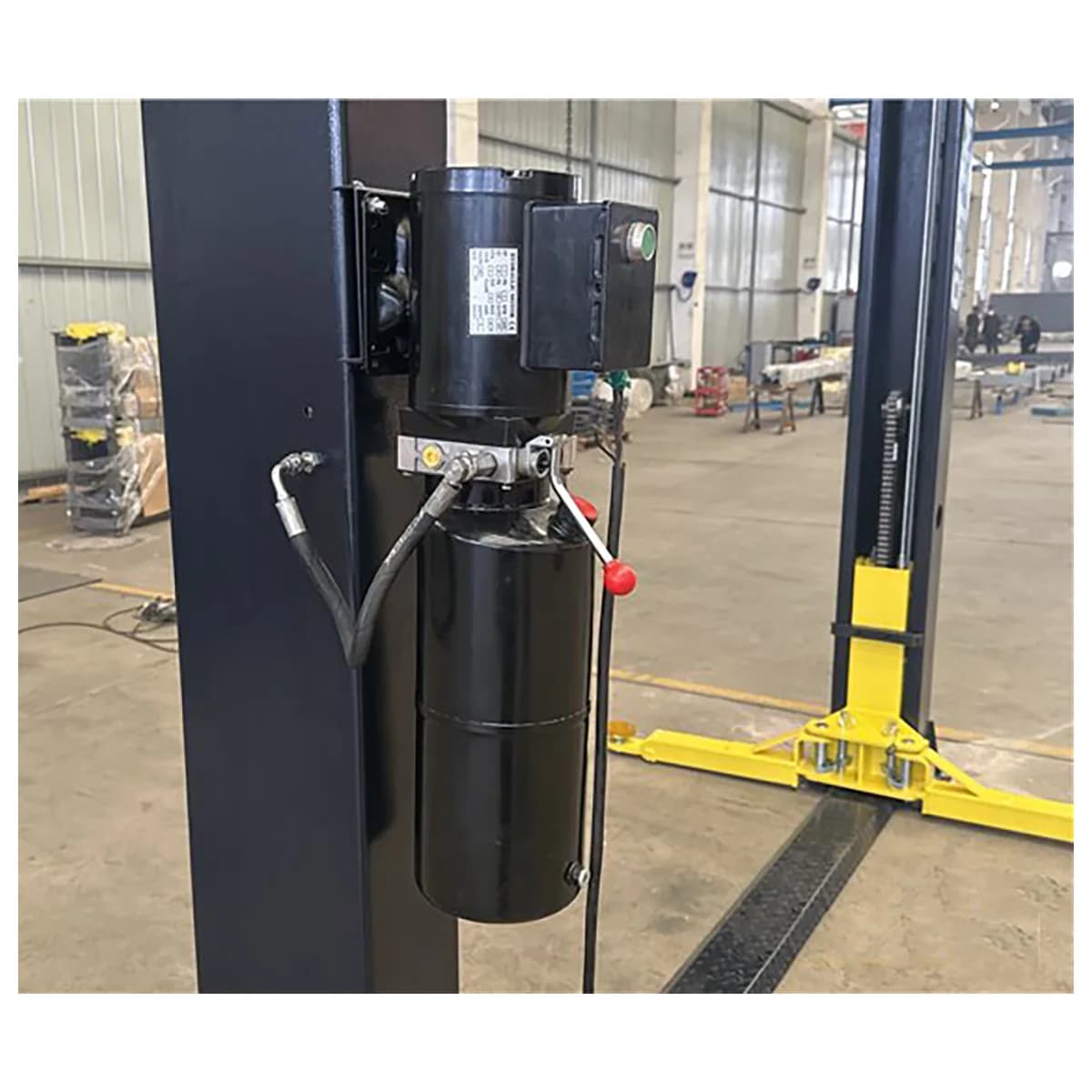

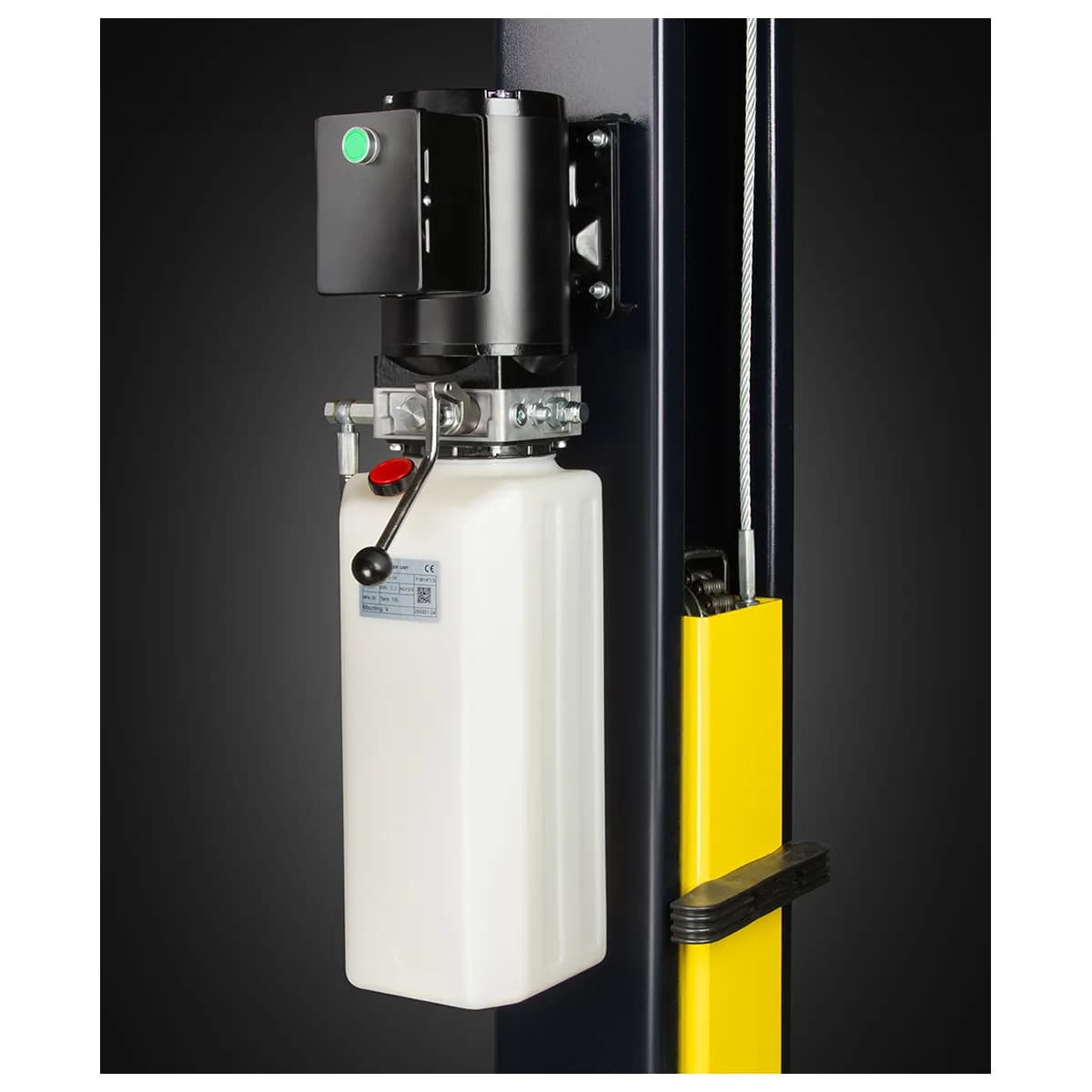

02 · Гидролиния
Гидролиния защищена внутри колонны
От гидростанции шланг коротким участком уходит внутрь колонны. Дальше рукав проходит в закрытом металлическом канале.
Меньше открытого шланга — меньше возможностей случайно его зацепить или повредить.
Стальной короб дополнительно защищает внутренний участок от механического воздействия.
03 · Запчасти
Подъёмник на годы. Запчасти — со своего склада
Поддерживаем запас деталей SF-OPT-4T на собственном складе: от накладок и тросов до гидравлических узлов. Нужную запчасть можно найти по взрыв-схеме и рассмотреть на модели.
Обслуживание продолжается и после гарантии.
Поможем подобрать замену и сохранить подъёмник в работе спустя годы эксплуатации.
04 · Опоры

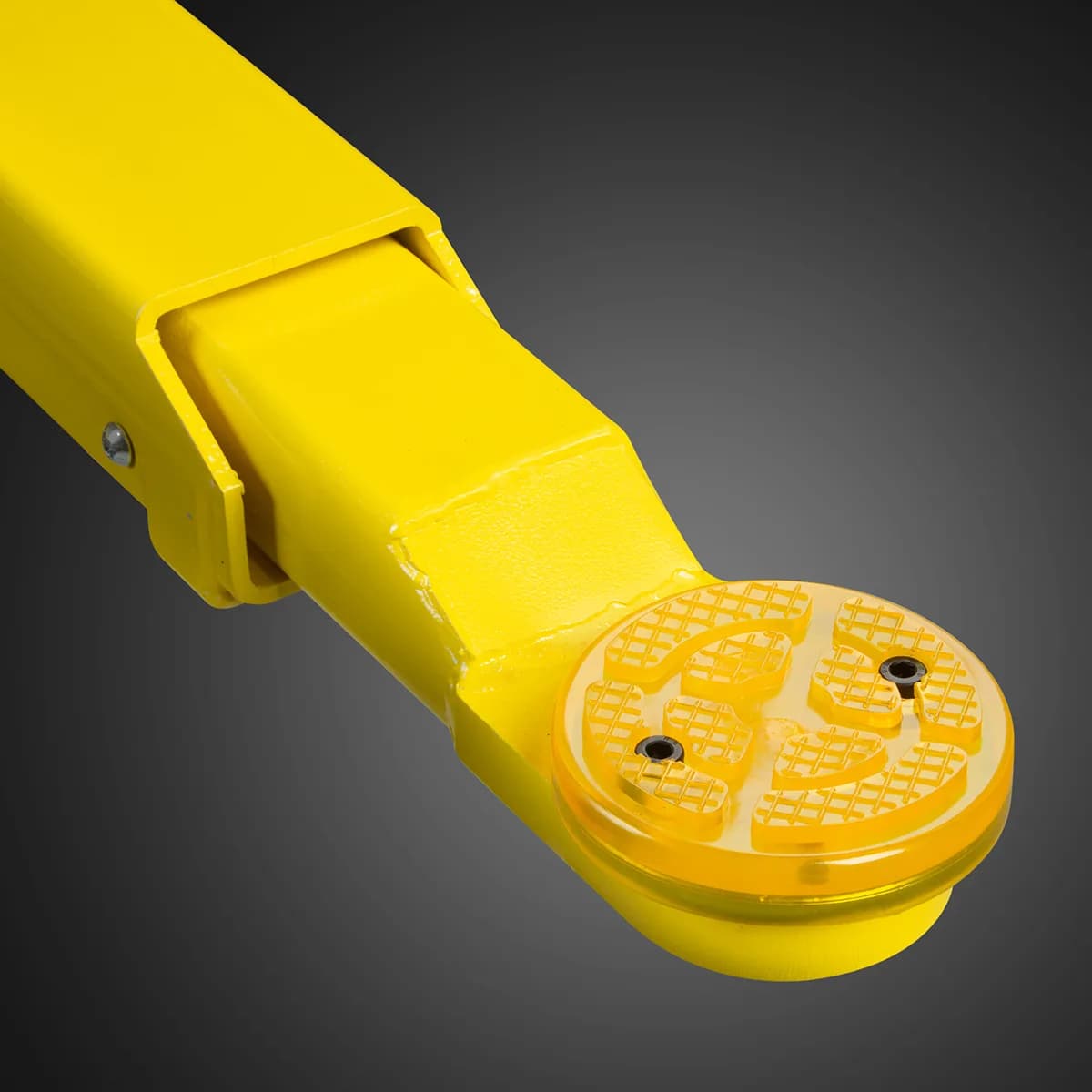

Полиуретановые накладки — меньше замен
Полиуретановые накладки служат дольше резиновых — меньше расходников и остановок на замену.
Меньше замен при ежедневной работе.
Винтовая опора выкручивается: высоту каждой площадки можно отдельно подстроить под точки подхвата автомобиля.

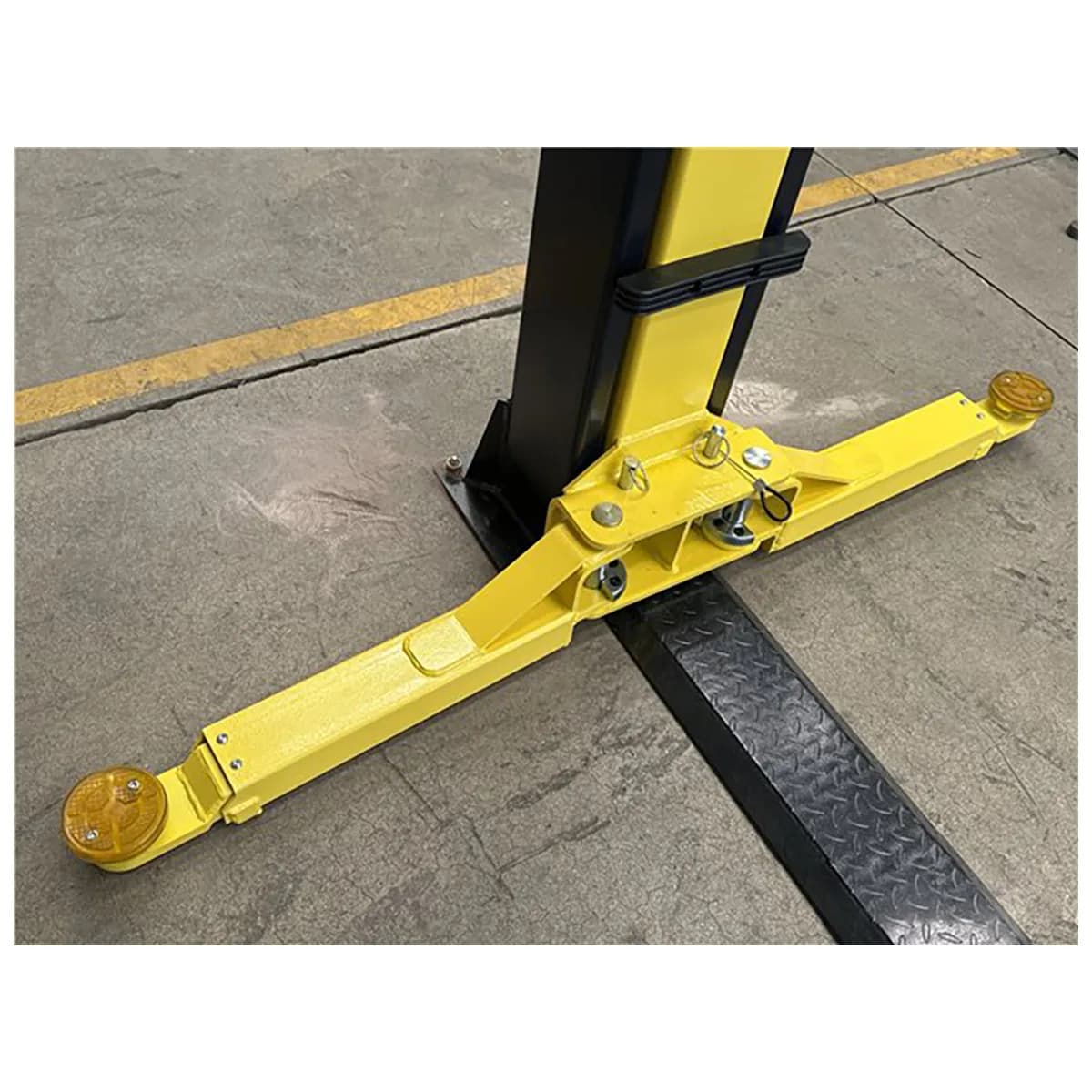

05 · Подхват

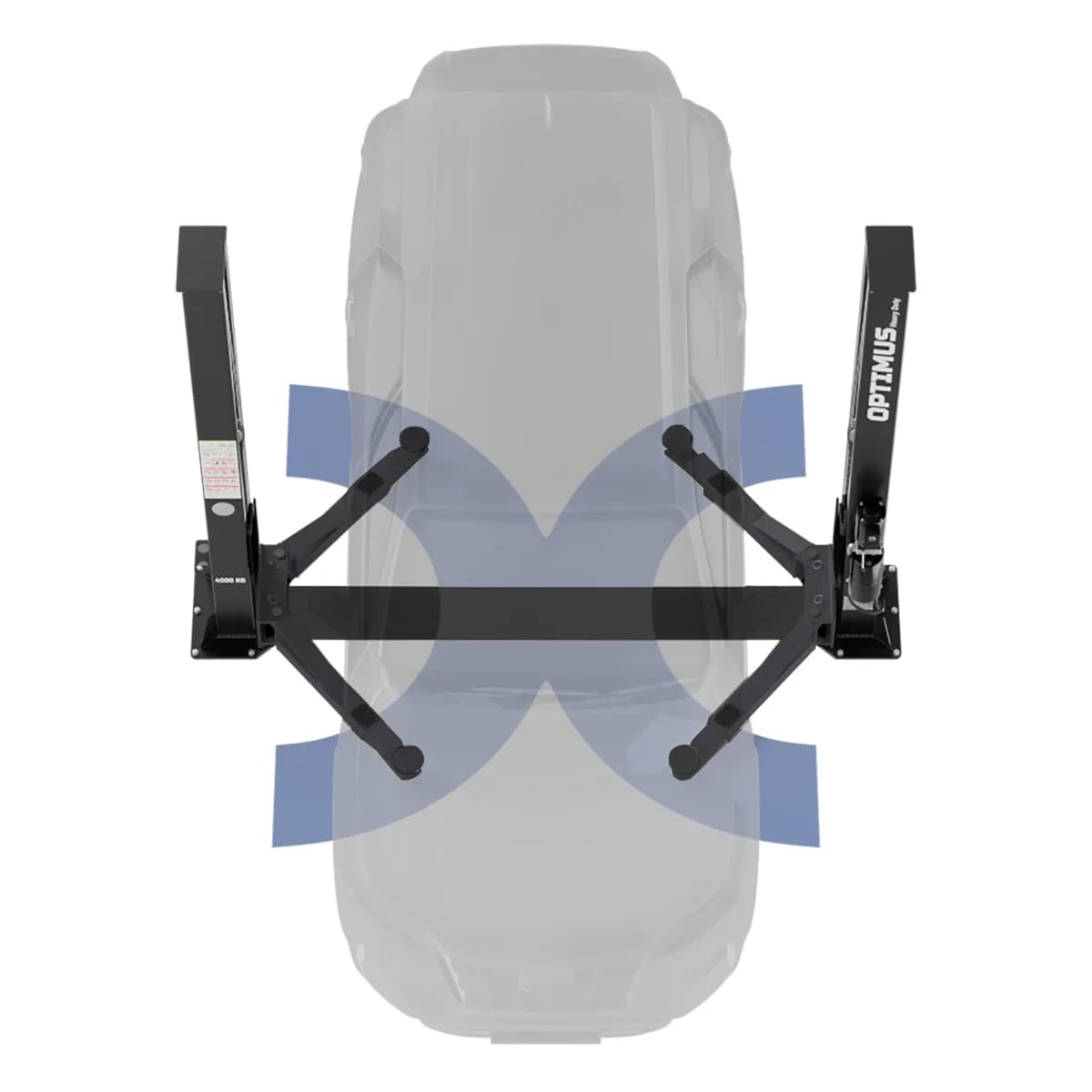

Три регулировки для точного подхвата
Поворот лап задаёт направление, телескопический вылет позволяет дотянуться до точки подхвата, а винтовая опора — выставить высоту контакта.
Каждая из четырёх опор настраивается отдельно.
Мастеру удобнее подводить площадки к штатным точкам подъёма и выставлять разные автомобили на одном посту.
Детальный разбор конструкции · 9 узлов
Рассмотрите каждый механизм отдельно
Нажмите на интересующий узел — 3D-модель сфокусируется на механизме, или откройте полный инженерный стенд.
01 / 05
Инженерный разбор · ABERTOOLS
Наше мнение и применяемость
Разбираем по делу
Для обслуживания легковых автомобилей
Двухстоечный электрогидравлический подъёмник с нижней синхронизацией, Н-образной кареткой и симметричными двухсекционными лапами. Грузоподъёмность — 4 000 кг, высота подхвата — 100 мм, высота подъёма — 1 800 мм. Стопоры разблокируются вручную с двух колонн. На винтовых опорах установлены полиуретановые накладки.

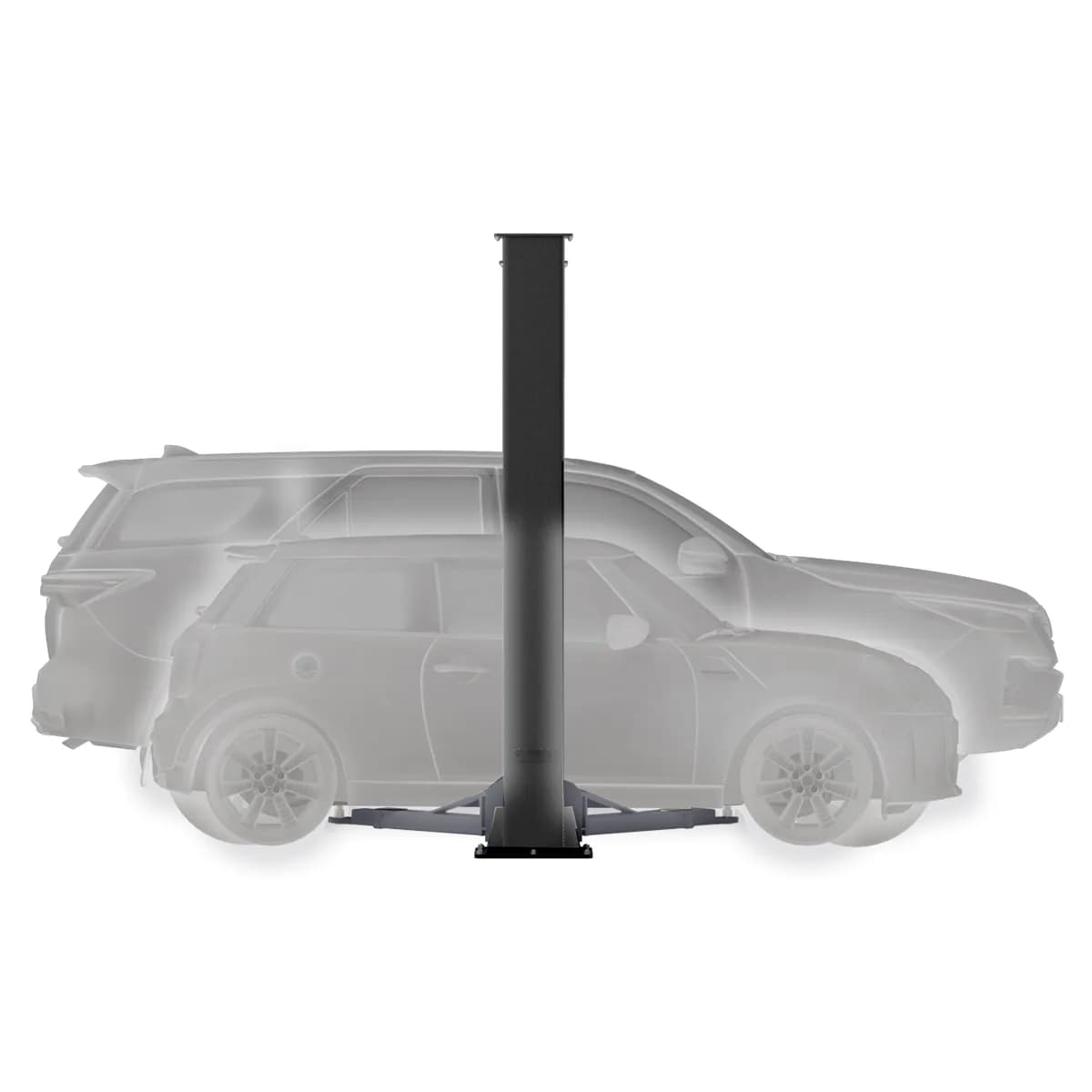

Все четыре лапы имеют вылет 667–1100 мм. Перед покупкой сопоставьте этот диапазон с точками подъёма обслуживаемых автомобилей. Размер между колоннами — 2600 мм. Он отличается от свободной ширины проезда между выступающими узлами.

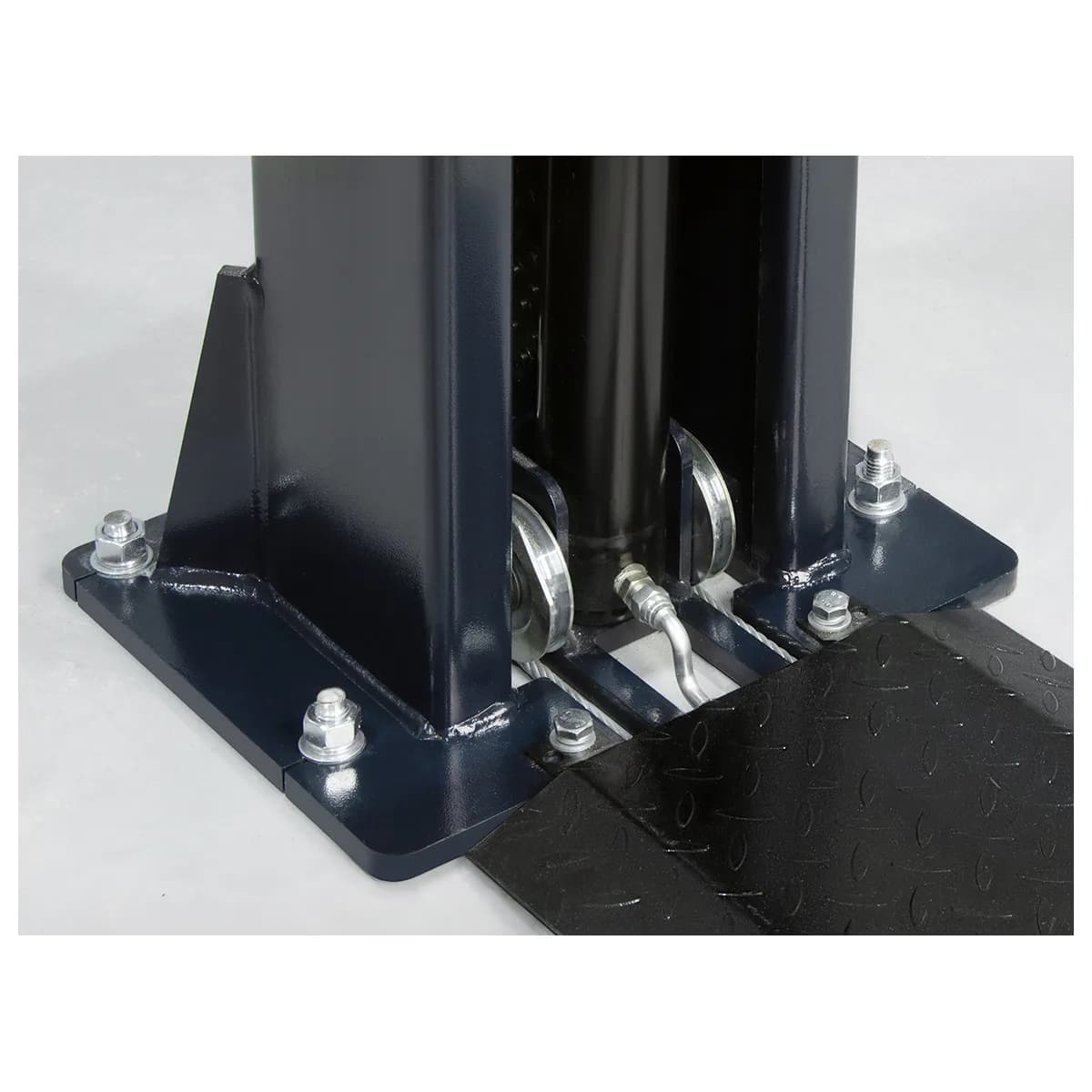

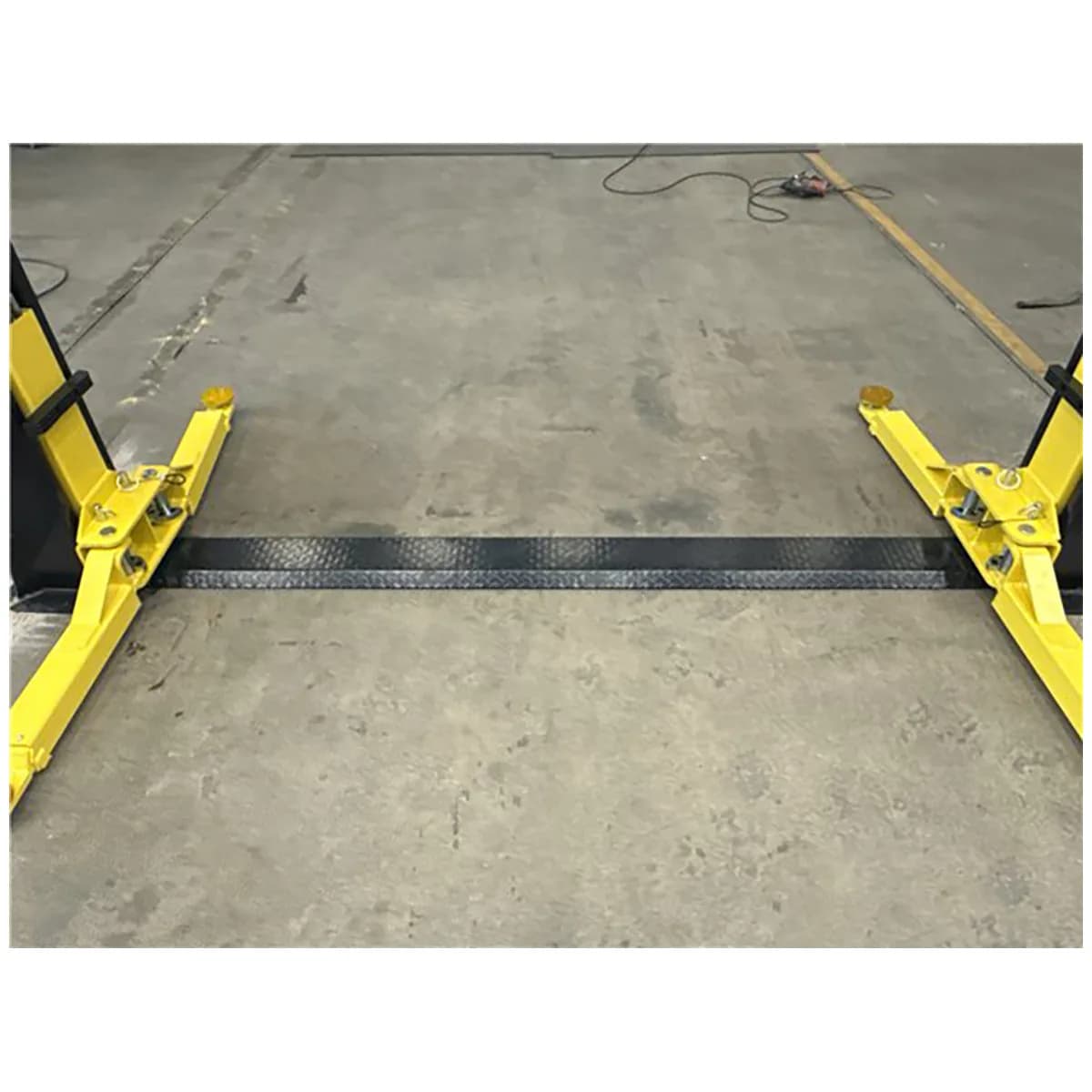

Нижняя связь проходит по полу. Для заезда автомобиля и перемещения оборудования нужно учитывать этот порог. Общие размеры подъёмника: ширина 3160 мм, высота 2724 мм. Высоту помещения проверяют с учётом поднятого автомобиля.
✓Подходит под задачи
Для обслуживания колёс, тормозов, подвески и днища автомобилей, масса и точки подхвата которых соответствуют подъёмнику.
Для поста с подходящим основанием, достаточной высотой помещения и подключением 220 В.
Для независимых СТО и новых постов с жестким лимитом на закупку оборудования. За цену базового подъемника вы получаете Н-образную каретку, которая стабильно держит нагрузку без перекосов. Модель закрывает потребности стандартного легкового потока (B- и C-класс, легкие кроссоверы) без переплаты за избыточный вылет лап.
×Ограничения
Для автомобилей тяжелее 4 000 кг или с точками подхвата вне рабочего диапазона лап.
Для бокса, где требуется полностью свободный пол между колоннами. Для помещения или основания, не соответствующего требованиям установки.
02 / 05
Технический паспорт
Характеристики и состав поставки
01Возьмёт ли мои машины?9+
Грузоподъёмность
4 000 кг
Подъёмные лапы передние
667–1 100 мм (2 секции)
Подъёмные лапы задние
667–1 100 мм (2 секции)
Симметрия лап
Симметричные лапы
Мин. высота подхвата
100 мм
Высота подъёма
1 800 мм
Свободная ширина проезда
2320 мм
Расстояние между стойками
2 600 мм
Рекомендованная нагрузка
2 600 кг
02Влезет ли в помещение?5+
Общая высота
2 724 мм
Общая ширина
3 160 мм
Мин. потолок для седанов
3300 мм
Мин. потолок для кроссоверов
3450 мм
Мин. потолок для внедорожников
3700 мм
Расчёт ниже — общий ориентир. Для выбранной модели действуют требования из таблицы. Мин. потолок — высота помещения, при которой подъёмник работает на полный ход. Константа класса (седан 1450 · кроссовер 1650 · внедорожник 1850 мм) — это высота машины над точкой подхвата, запас 100 мм уже внутри. При нижней связи потолок = высота подъёма + константа. При верхней над проездом стоит балка: от общей высоты отнимается 100 мм на балку с ограничителем, и если под ней класс не проходит — подъём ограничен, а не запрещён. Фургоны H2/H3 сюда не считаются: им нужен четырёхстоечный или ножничный и помещение от 4,5 м.
03Особенности конструкции5+
Цвет
Серый
Симметрия подъёмника
симметричный
Синхронизация
Нижняя синхронизация
Толщина металла стоек
4,75 мм
Привод
Электрогидравлический
04Подключу ли?2+
Питание
220 В
Мощность
2,2 кВт
05Класс и безопасность2+
Разблокировка стопоров
Механическая с двух сторон
Гарантия
12 мес
Тип каретки
Н-образная
Секции лап
2+2
03 / 05
Выбор без догадок
А что рядом за эти деньги?
Где можно сэкономить — и за что стоит доплатить.
Вы смотрите сейчас
Двухстоечный подъемник Optimus SF-OPT-4T, 4 т, нижняя синхронизация (Н-каретка)
131 410 ₽Текущая модель · Базовая цена
Основа этой модели
Для обслуживания колёс, тормозов, подвески и днища автомобилей, масса и точки подхвата которых соответствуют подъёмнику.
Для поста с подходящим основанием, достаточной высотой помещения и подключением 220 В.
Для независимых СТО и новых постов с жестким лимитом на закупку оборудования. За цену базового подъемника вы получаете Н-образную каретку, которая стабильно держит нагрузку без перекосов. Модель закрывает потребности стандартного легкового потока (B- и C-класс, легкие кроссоверы) без переплаты за избыточный вылет лап.
От чего отказываемся
Для автомобилей тяжелее 4 000 кг или с точками подхвата вне рабочего диапазона лап.
Для бокса, где требуется полностью свободный пол между колоннами. Для помещения или основания, не соответствующего требованиям установки.

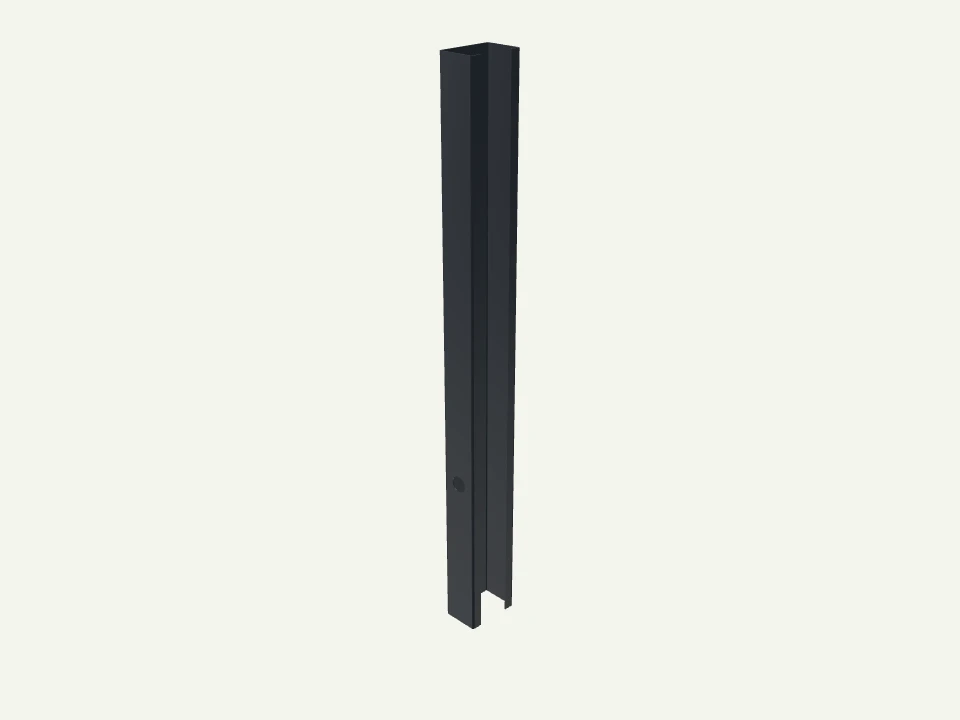

Основная колонна подъёмника Optimus SF-OPT-4T. Внутри колонны перемещается каретка с подъёмными лапами; стенки колонны образуют направляющую для её движения.
По запросу
SF-OPT-4T_01-02

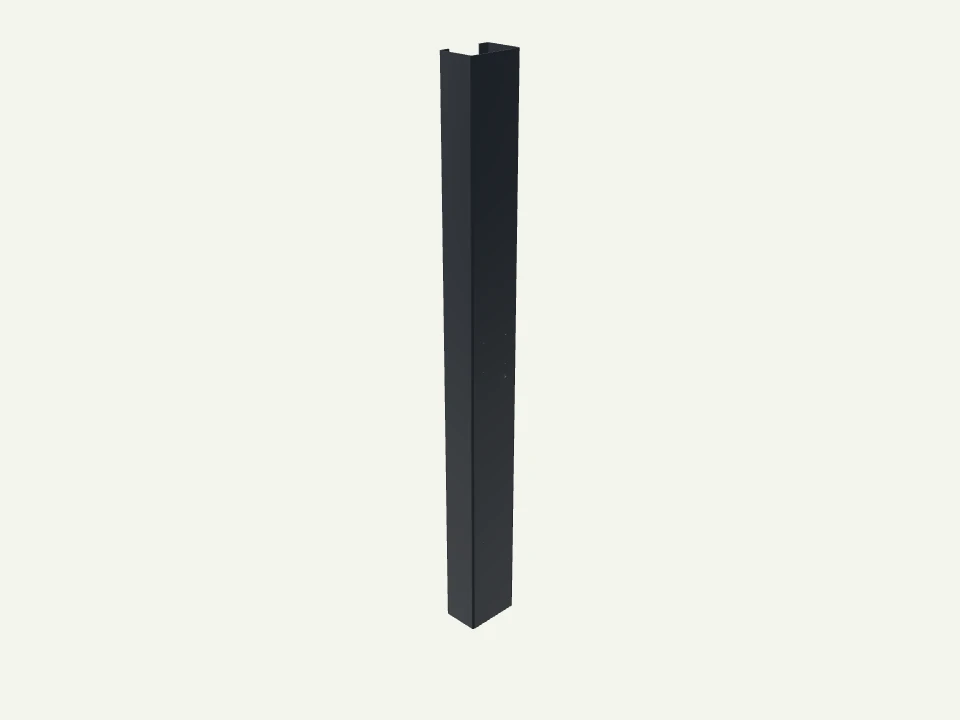

Вспомогательная колонна
Вспомогательная колонна подъёмника Optimus SF-OPT-4T. Устанавливается на противоположной стороне поста и направляет движение второй каретки.
По запросу
SF-OPT-4T_01-03

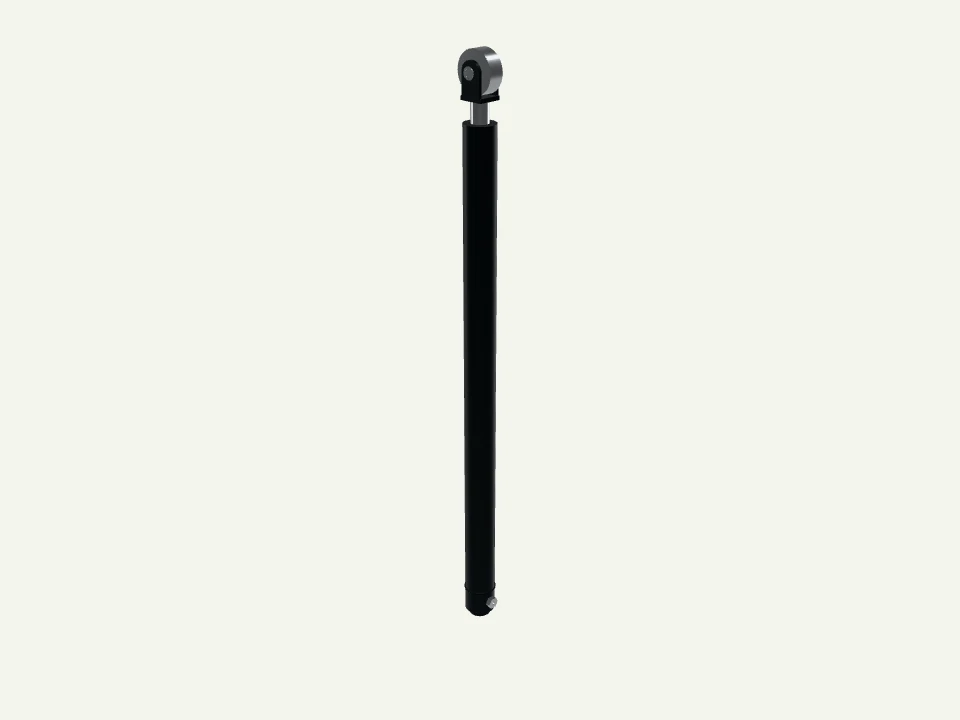

Гидроцилиндр
Гидравлический цилиндр для подъёмника Optimus SF-OPT-4T. Передаёт усилие подъёма на каретку через цепной механизм. В обзоре 3D показан цилиндр с верхним роликом — можно рассмотреть узел целиком.
По запросу
SF-OPT-4T_01-04

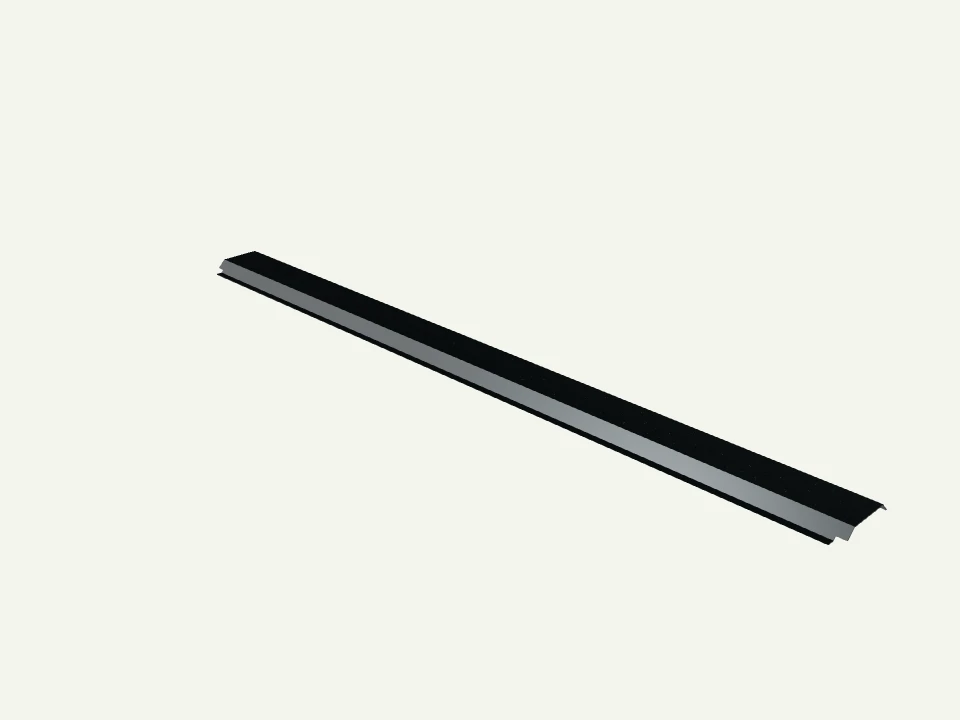

Крышка напольной пластины
Крышка напольной пластины подъёмника Optimus SF-OPT-4T. Закрывает нижнюю связь между колоннами, под которой проходят тросы синхронизации и гидравлическая магистраль.
По запросу
Все 23 позиций схемы +
SF-OPT-4T_01-05

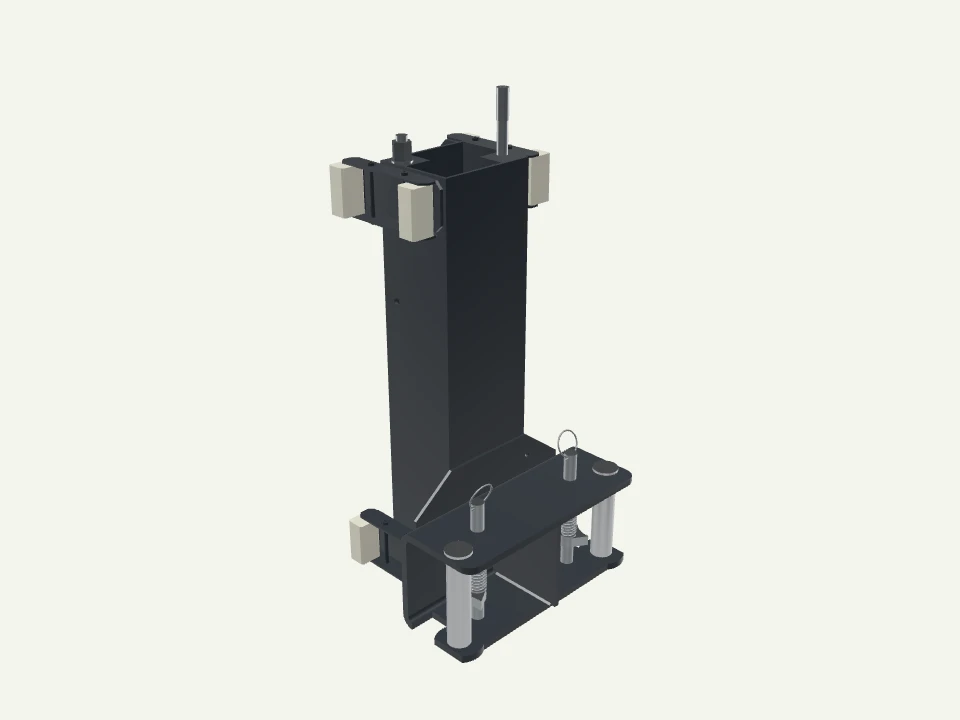

Каретка
Каретка для двухстоечного подъёмника Optimus SF-OPT-4T. Перемещается внутри колонны и несёт подъёмные лапы. В 3D можно рассмотреть крепления лап и расположение направляющих элементов.
По запросу
SF-OPT-4T_01-06

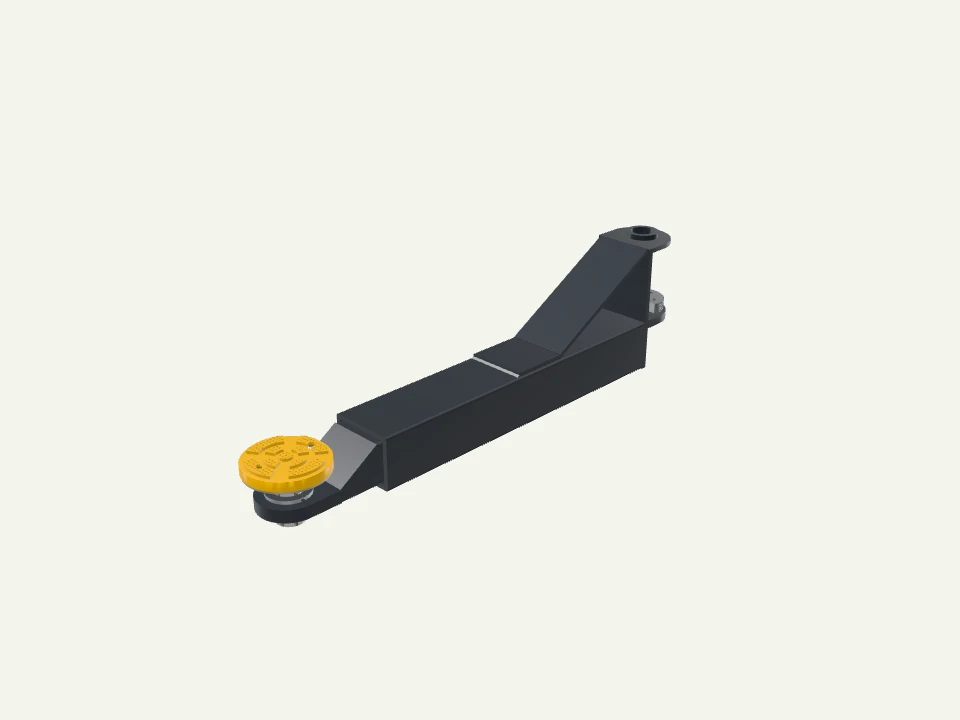

Лапа (короткая)
Короткая подъёмная лапа для Optimus SF-OPT-4T, обозначенная в заводском каталоге запчастей. Поворот и вылет лапы позволяют подвести опору к точке подхвата автомобиля. Исполнение сверяют по установленной лапе.
По запросу
SF-OPT-4T_01-07

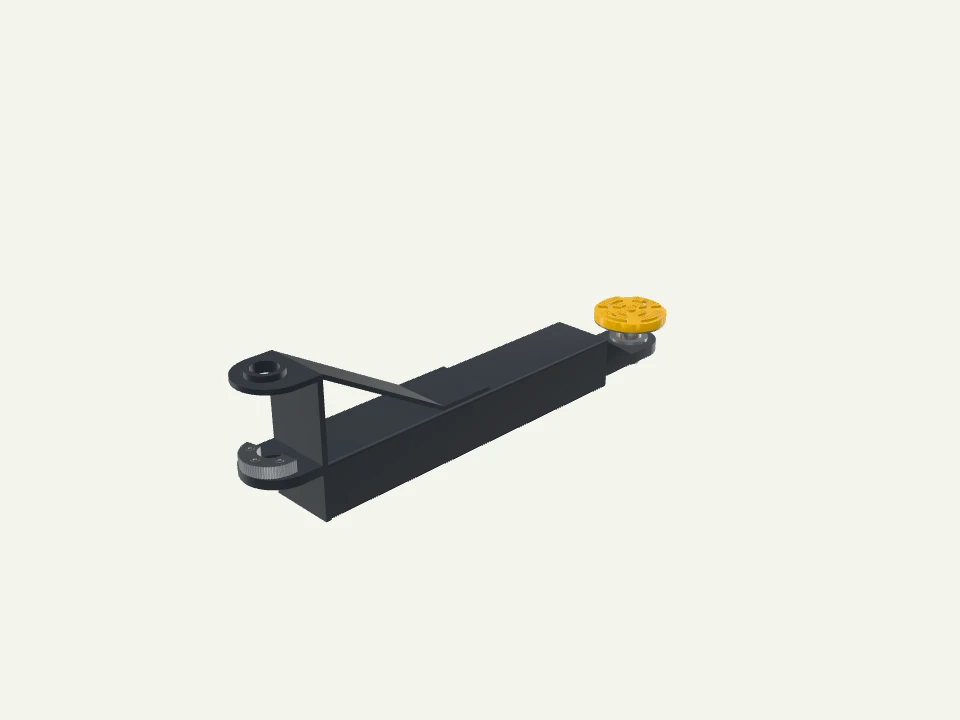

Лапа (длинная)
Длинная подъёмная лапа для Optimus SF-OPT-4T, обозначенная в заводском каталоге запчастей. Служит для подхвата автомобиля за предусмотренную точку кузова. При подборе учитывают исполнение и размеры установленной лапы.
По запросу
SF-OPT-4T_01-08

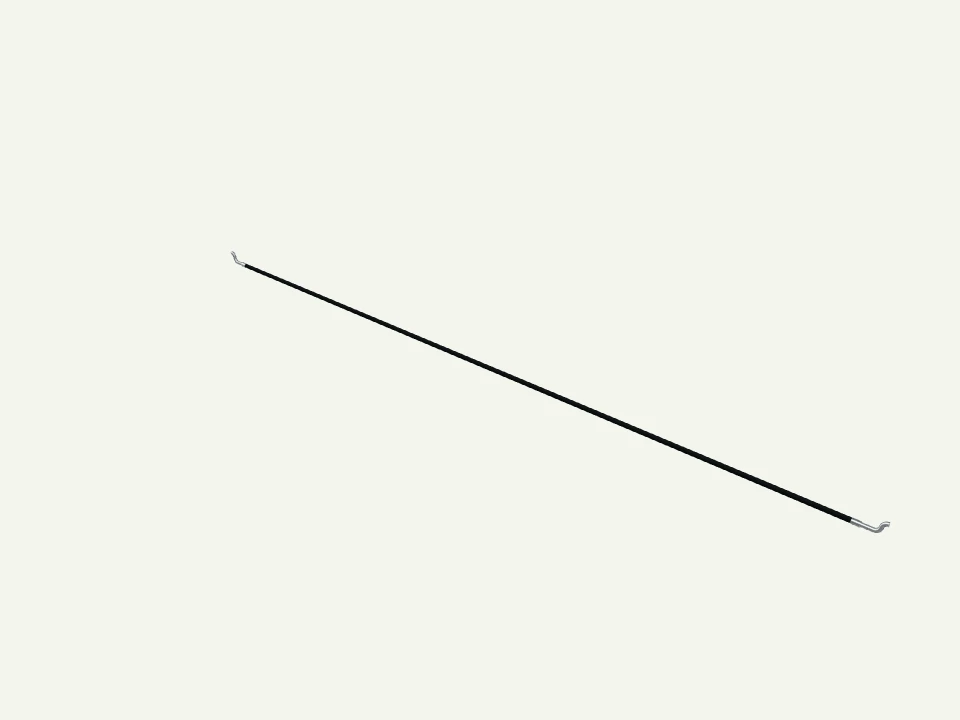

Гидравлический шланг L=8630 мм
Гидравлический шланг длиной 8630 мм для Optimus SF-OPT-4T по заводскому каталогу. Соединяет элементы гидравлической системы. В 3D показано расположение магистрали со штуцерами; длина относится к позиции каталога.
По запросу
SF-OPT-4T_01-09

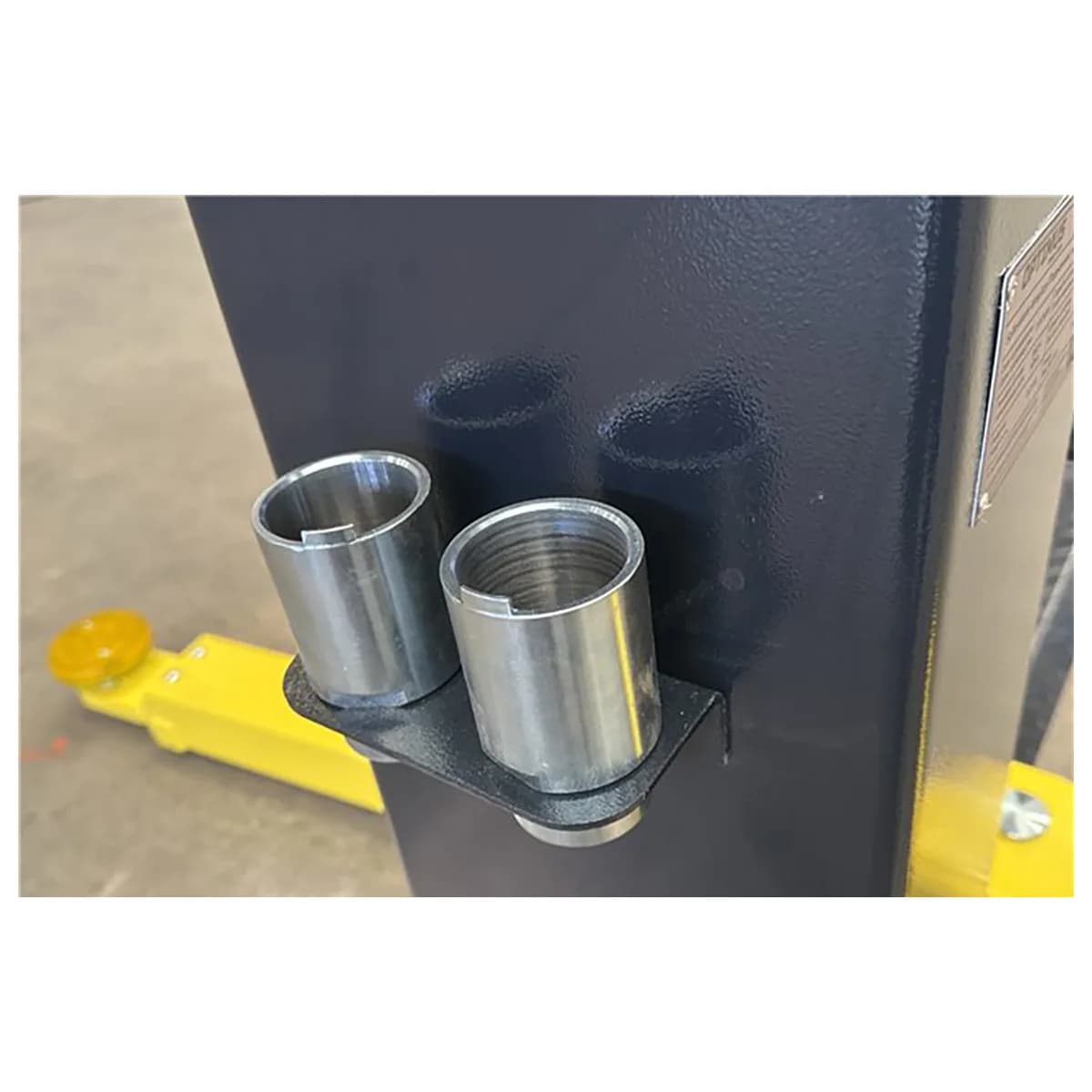

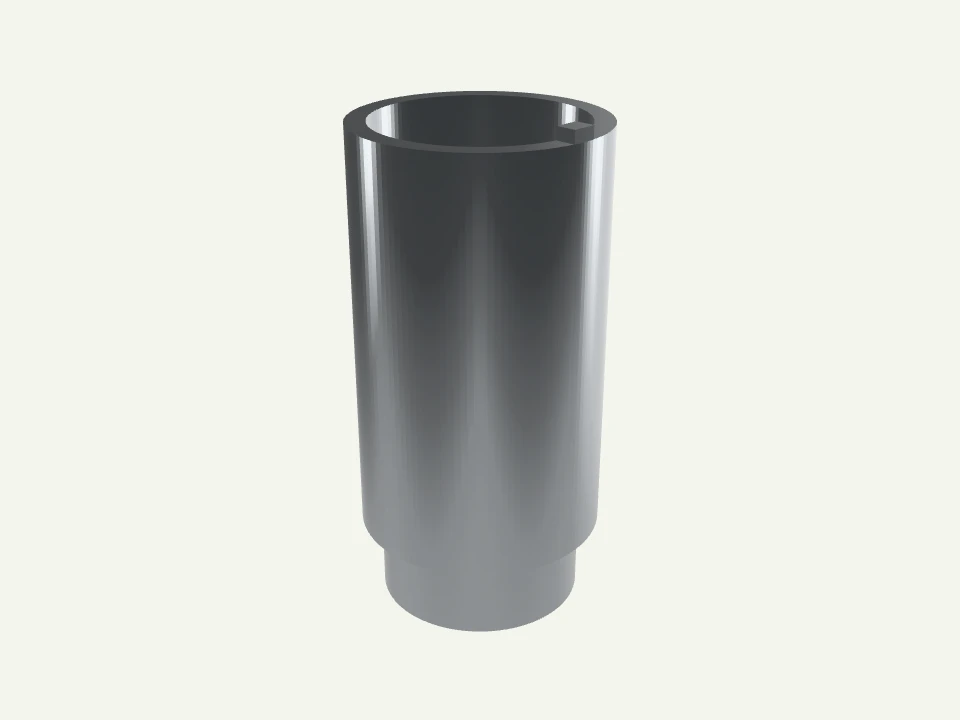

Комплект проставок 100 мм, 4 шт.
Комплект из четырёх проставок высотой 100 мм для опор подъёмника Optimus SF-OPT-4T. Проставки увеличивают высоту опорной площадки. Это отдельная позиция каталога: штатные проставки текущего подъёмника имеют высоту 70 мм.
По запросу
SF-OPT-4T_01-10

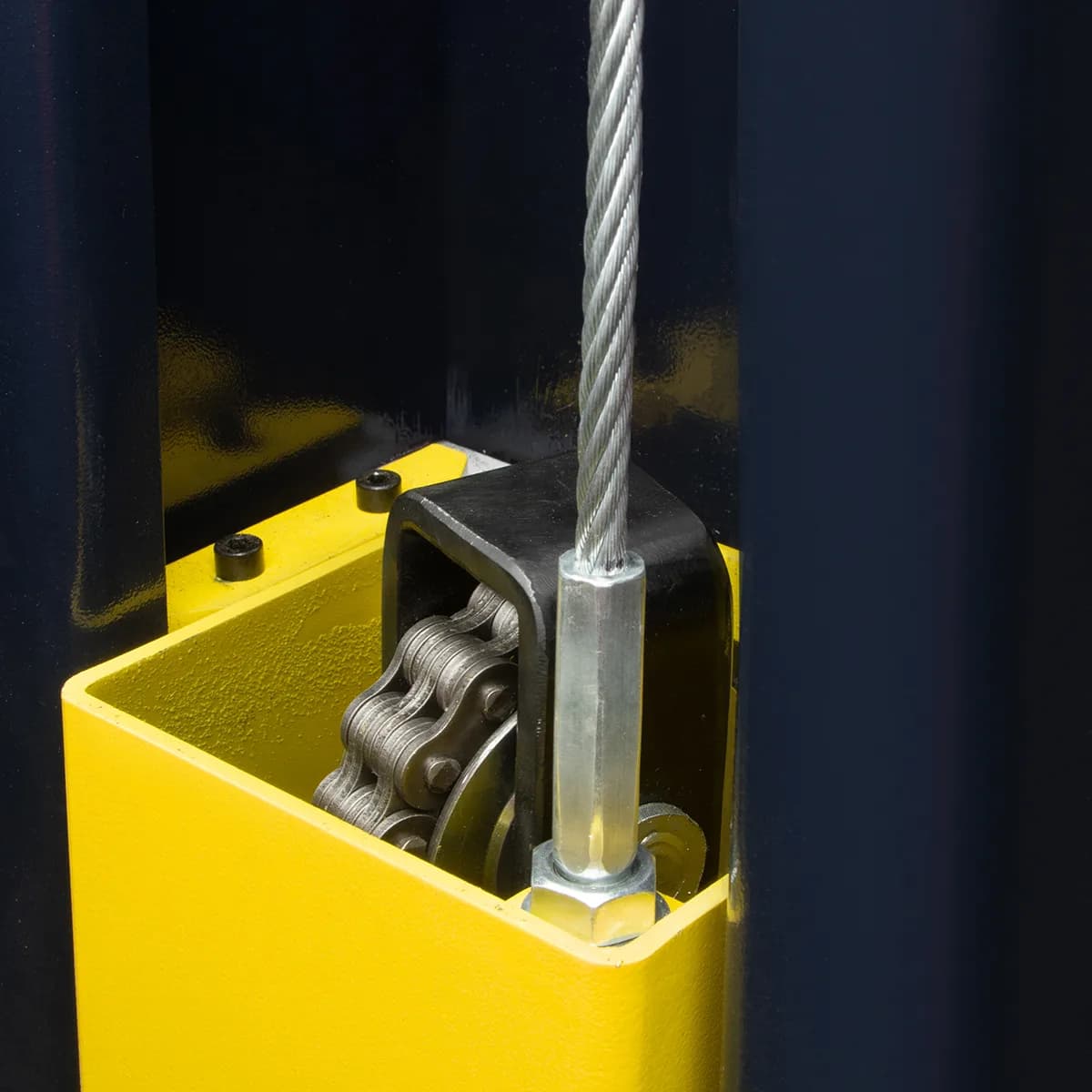

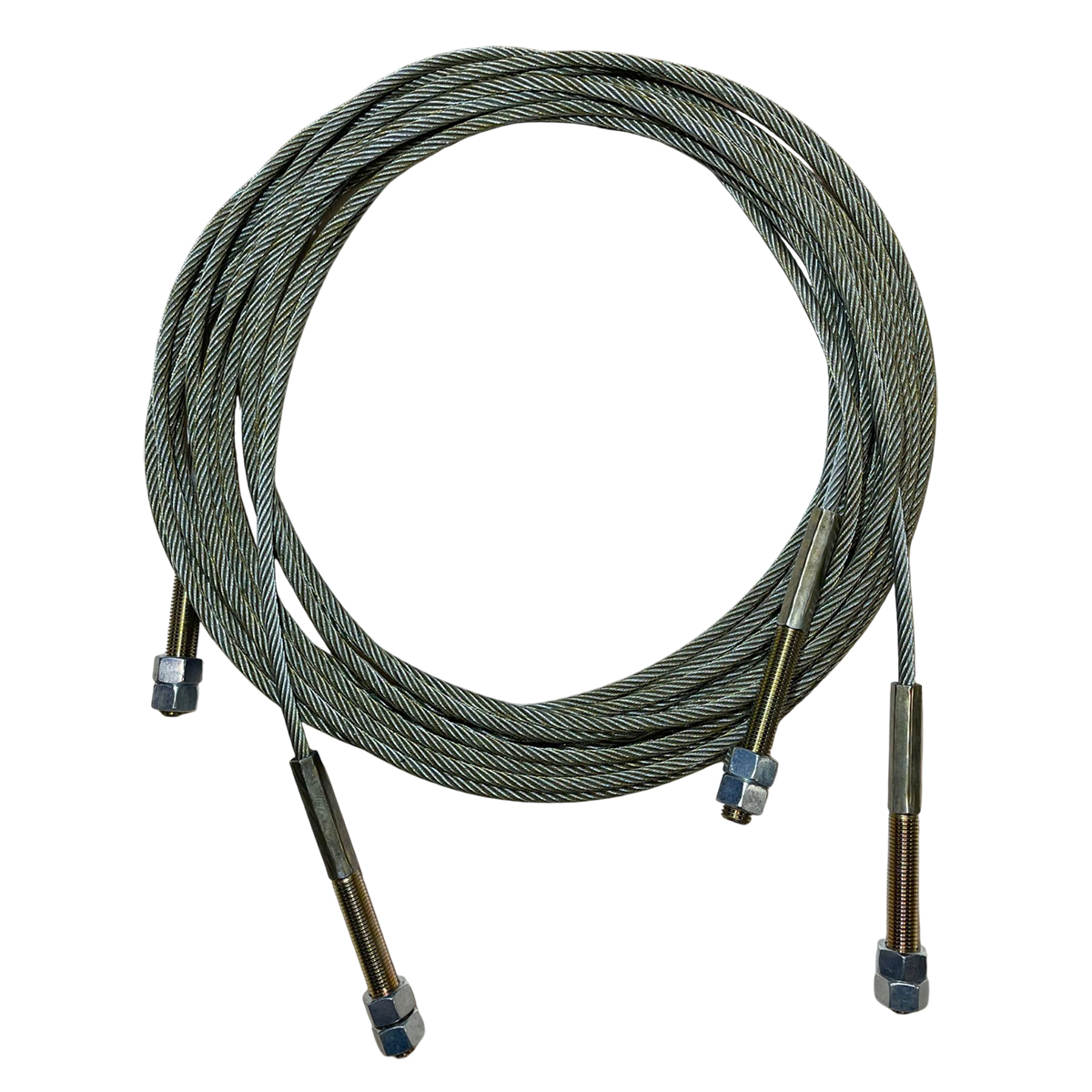

Комплект тросов синхронизации, 2 шт., со шпильками
Комплект из двух тросов синхронизации для подъёмника Optimus SF-OPT-4T, в сборе с резьбовыми шпильками. Тросы связывают каретки и согласуют их движение. В 3D показаны обе трассы — синяя и оранжевая; на фотографиях видны реальные наконечники.
11 880 ₽
SF-OPT-4T_01-11
Заглушка резиновая
Резиновая заглушка для подъёмника Optimus SF-OPT-4T. Отдельная позиция заводской взрыв-схемы для замены штатной заглушки. Номер позиции и артикул помогают найти нужную деталь при ремонте.
По запросу
SF-OPT-4T_01-12

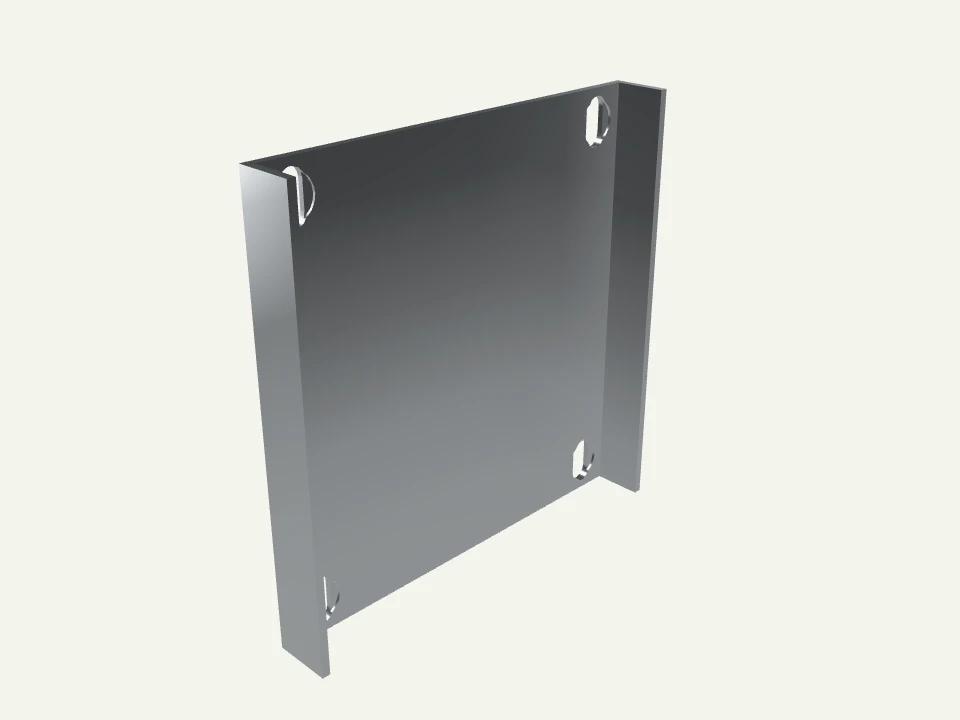

Опорная пластина
Опорная пластина для подъёмника Optimus SF-OPT-4T. В 3D показано её расположение в узле крепления гидростанции — можно рассмотреть форму пластины и места крепления.
По запросу
SF-OPT-4T_01-13
Анкер М18×200
Анкер М18×200 из каталога запчастей Optimus SF-OPT-4T. Предназначен для крепления оборудования к подходящему основанию. Размер отличается от комплектного М18×160; выбор крепежа должен соответствовать требованиям установки.
По запросу
SF-OPT-4T_01-14
Болт М6×10
Болт М6×10 для подъёмника Optimus SF-OPT-4T. Крепёжная позиция заводского каталога для замены штатного болта соответствующего размера.
По запросу
SF-OPT-4T_01-15
Концевик ограничителя подъёма
Концевой выключатель ограничителя подъёма для исполнения Optimus SF-OPT-4T из заводской взрыв-схемы. В актуальной спецификации рассматриваемого подъёмника этот выключатель отсутствует; позиция сохранена для подбора по исполнению оборудования.
По запросу
SF-OPT-4T_01-16
Болт М4×10
Болт М4×10 для подъёмника Optimus SF-OPT-4T. Крепёжная позиция заводского каталога для замены штатного болта соответствующего размера.
По запросу
SF-OPT-4T_01-17

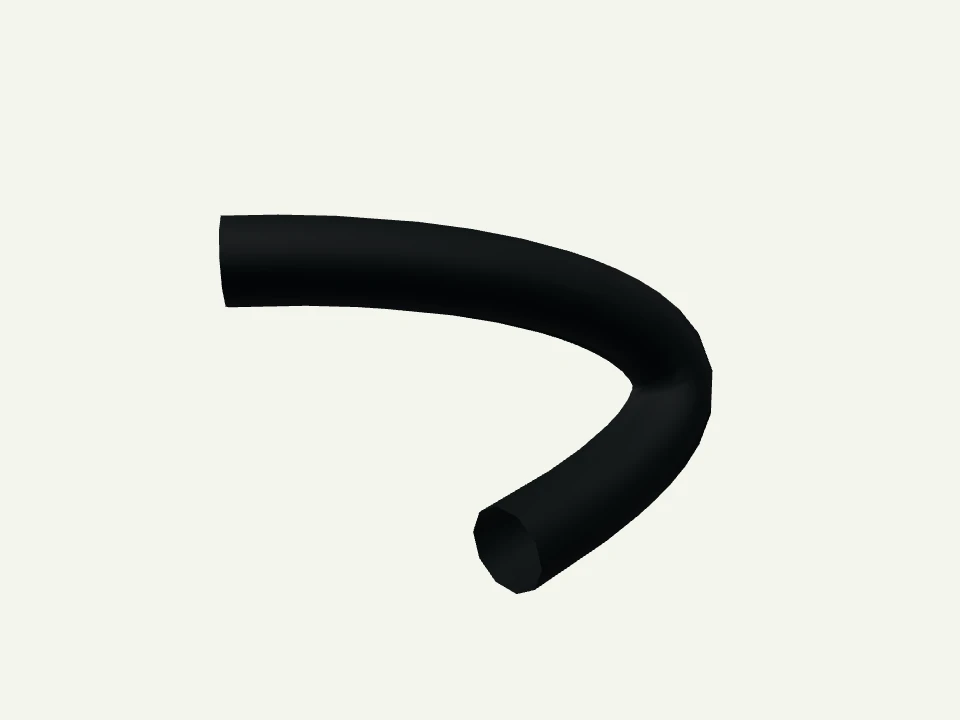

Гидравлический шланг
Гидравлический шланг для подъёмника Optimus SF-OPT-4T. В 3D показана магистраль в узле гидростанции. Для подбора замены сопоставляют длину и присоединения с установленным шлангом.
По запросу
SF-OPT-4T_01-18
Гайка М16
Гайка М16 для подъёмника Optimus SF-OPT-4T. Отдельная крепёжная позиция заводского каталога. Подбирается по номеру на схеме и артикулу детали.
По запросу
SF-OPT-4T_01-19
Шайба
Шайба для подъёмника Optimus SF-OPT-4T. Отдельная позиция крепежа в заводском каталоге запчастей; номер на схеме помогает определить место её установки.
По запросу
SF-OPT-4T_01-20

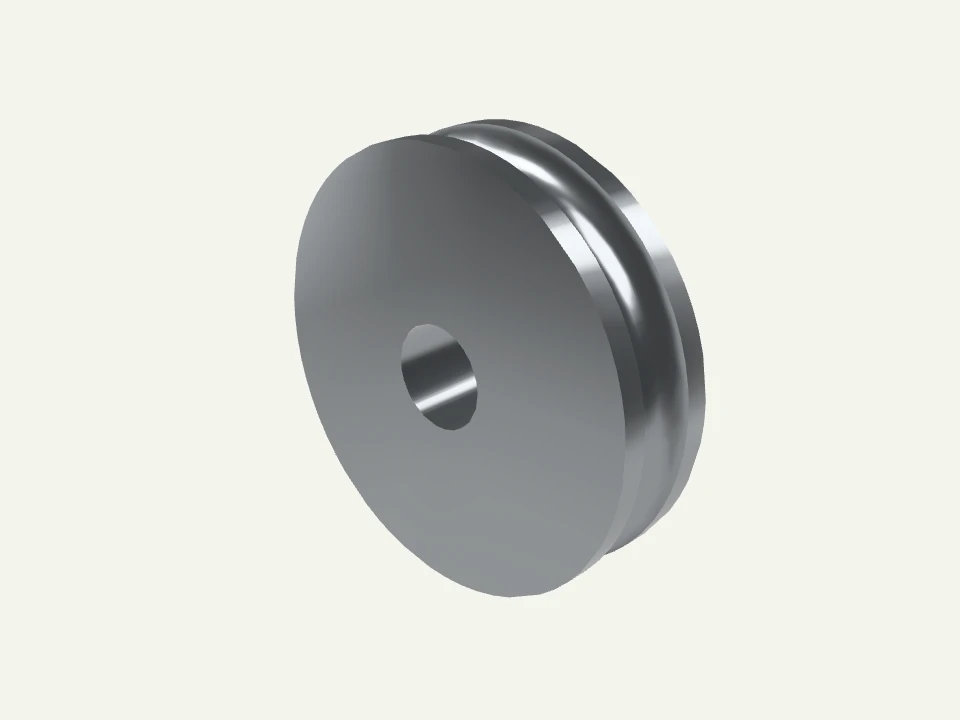

Шкив
Шкив троса синхронизации для подъёмника Optimus SF-OPT-4T. Направляет трос при движении кареток. В 3D можно рассмотреть ручей шкива и его расположение на подъёмнике.
2 380 ₽

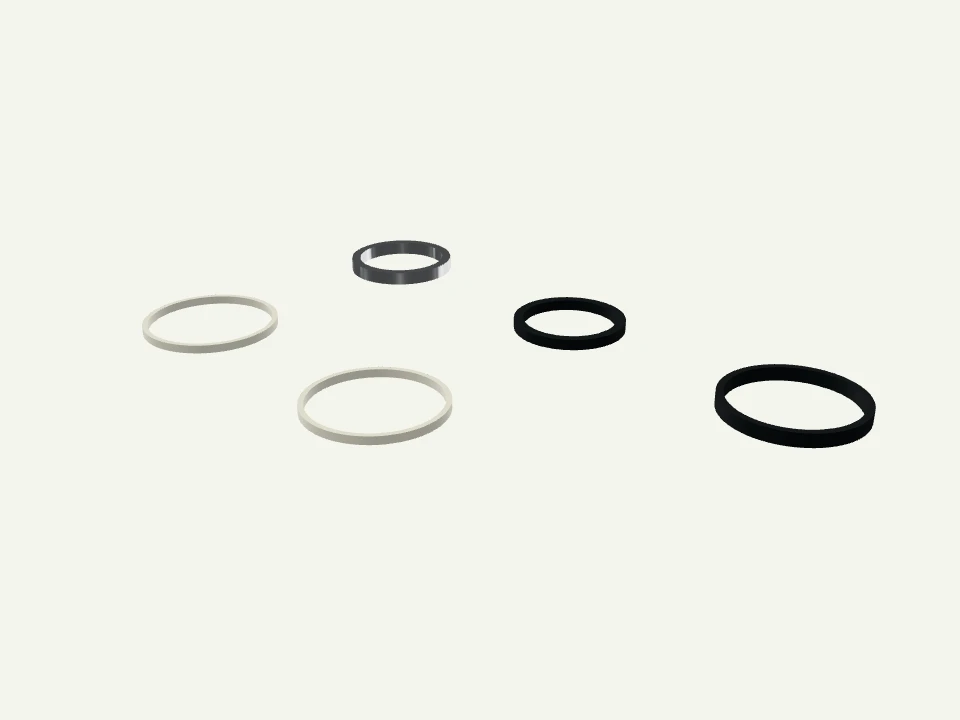

SF-OPT-4T_01-21
Ремкомплект гидроцилиндра
Ремкомплект гидроцилиндра подъёмника Optimus SF-OPT-4T. Предназначен для обслуживания уплотнений цилиндра. В 3D показано их расположение; состав комплекта подбирают по исполнению цилиндра.
По запросу
SF-OPT-4T_01-F

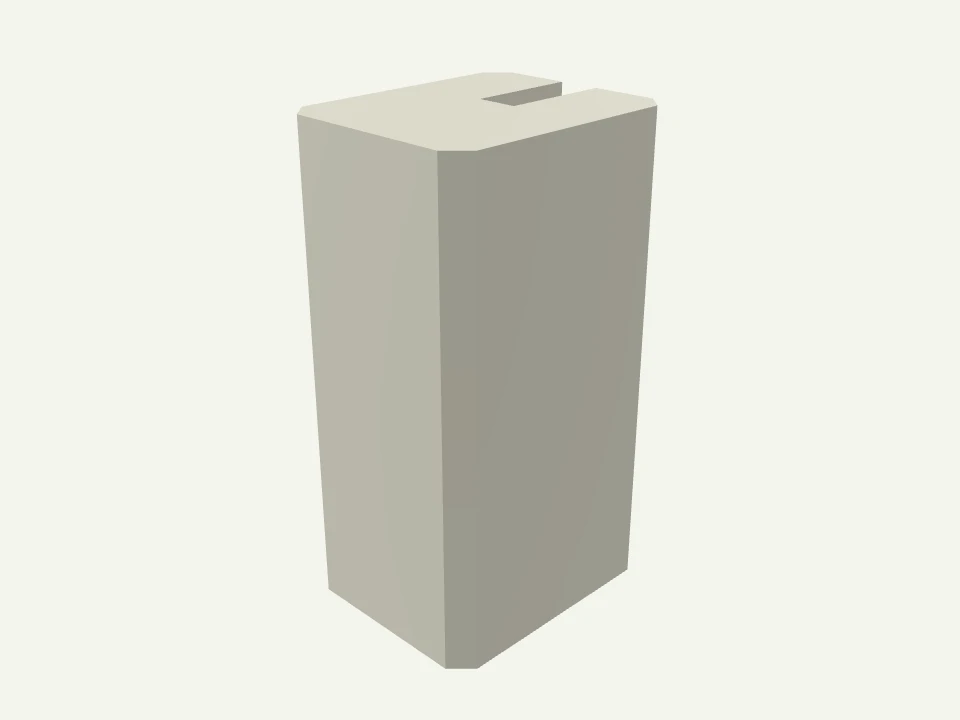

Фторопластовая проставка каретки
Фторопластовая проставка каретки для подъёмника Optimus SF-OPT-4T. Устанавливается между кареткой и направляющей поверхностью колонны. В 3D показаны форма детали и место установки.
490 ₽

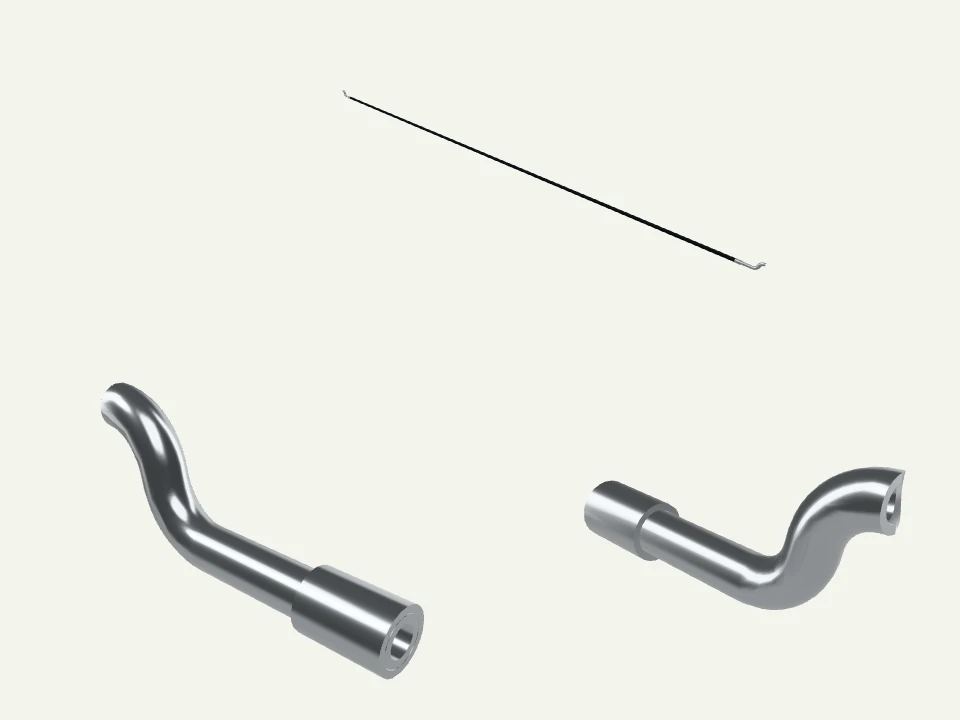

SF-OPT-4T_01-HH
Межстоечный гидравлический шланг с изогнутыми штуцерами
Межстоечный гидравлический шланг для подъёмника Optimus SF-OPT-4T в сборе с двумя изогнутыми штуцерами. Соединяет гидравлические узлы колонн. Первый 3D-кадр показывает весь узел и наконечники, затем идут фотографии реального изделия.
3 470 ₽
05 / 05
От выбора — к работе
Вопросы до покупки
Какая сеть нужна для этого исполнения?+
Исполнение SF-OPT-4T/220 рассчитано на 220 В. На странице доступен переход к версии 380 В. Требования к подключению проверяют по документации выбранного исполнения.
Какие автомобили можно обслуживать?+
Грузоподъёмность — 4 000 кг. Все четыре лапы имеют диапазон 667–1100 мм. Помимо массы, нужно проверить высоту подхвата и расположение штатных точек подъёма конкретного автомобиля.
Какая минимальная высота подхвата?+
По актуальной спецификации — 100 мм. Проставки увеличивают высоту подхвата, поэтому их выбирают под конкретный автомобиль.
Из чего сделаны накладки опор?+
На опорах — полиуретановые накладки. Они служат дольше резиновых: реже приходится менять расходники и прерывать работу поста. Винтовая регулировка помогает подстроить высоту каждой опоры под автомобиль.
Проставки для SUV входят в комплект?+
Да. В комплект входят 4 проставки высотой 70 мм. Наличие проставок не заменяет проверку точек подхвата и совместимости с автомобилем.
Как устроена разблокировка стопоров?+
Разблокировка механическая, с двух колонн. Перед опусканием нагрузку снимают со стопоров коротким подъёмом. Полный порядок управления приведён в инструкции подъёмника.
Какие анкеры входят в комплект?+
Комплект содержит 10 анкерных болтов М18×160 мм. Требования к основанию и установке определяются документацией подъёмника.
Как подобрать запасную часть?+
Откройте взрыв-схему, найдите позицию детали и сопоставьте артикул с разделом запчастей. При отличиях исполнения помогут фотография узла и серийный номер подъёмника.
