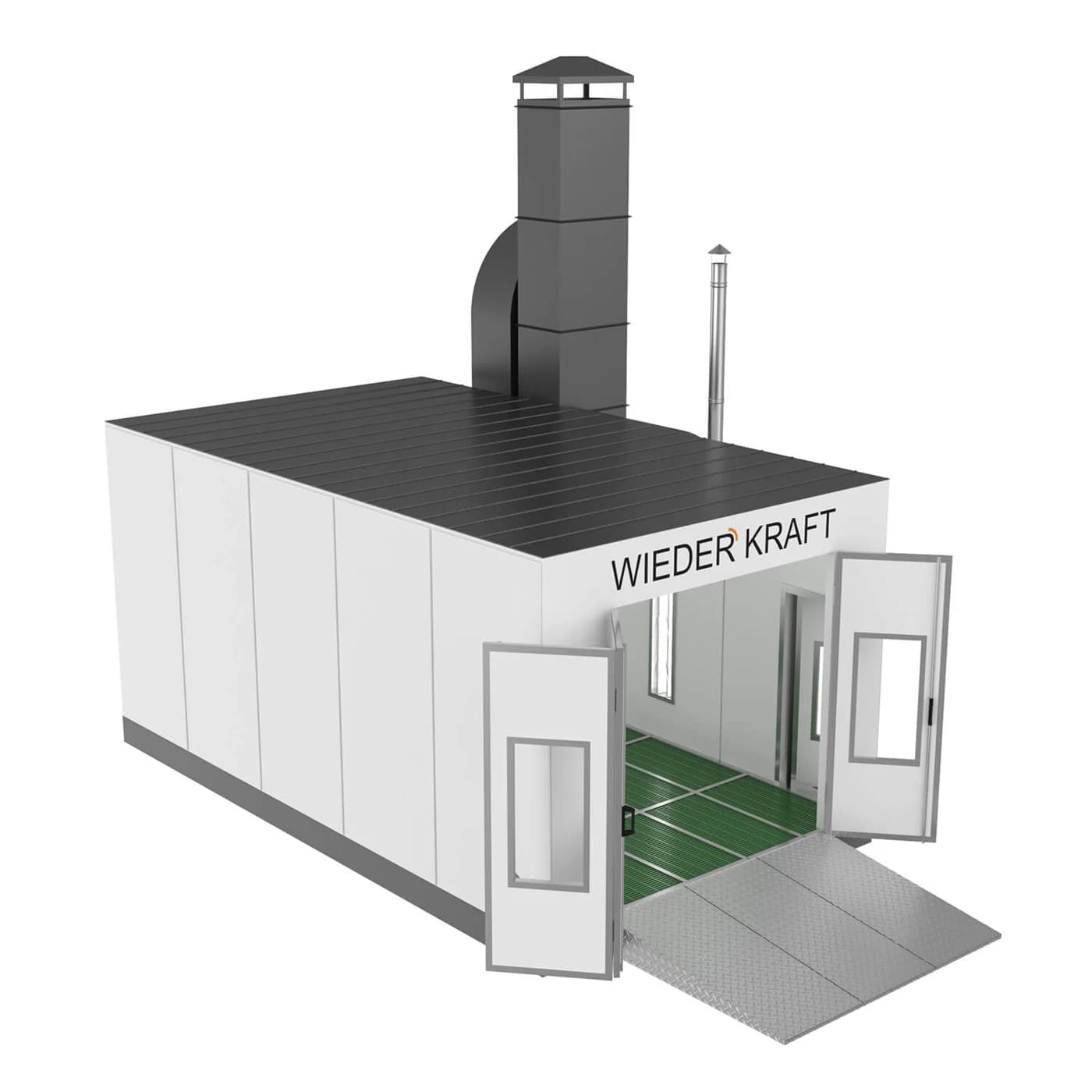

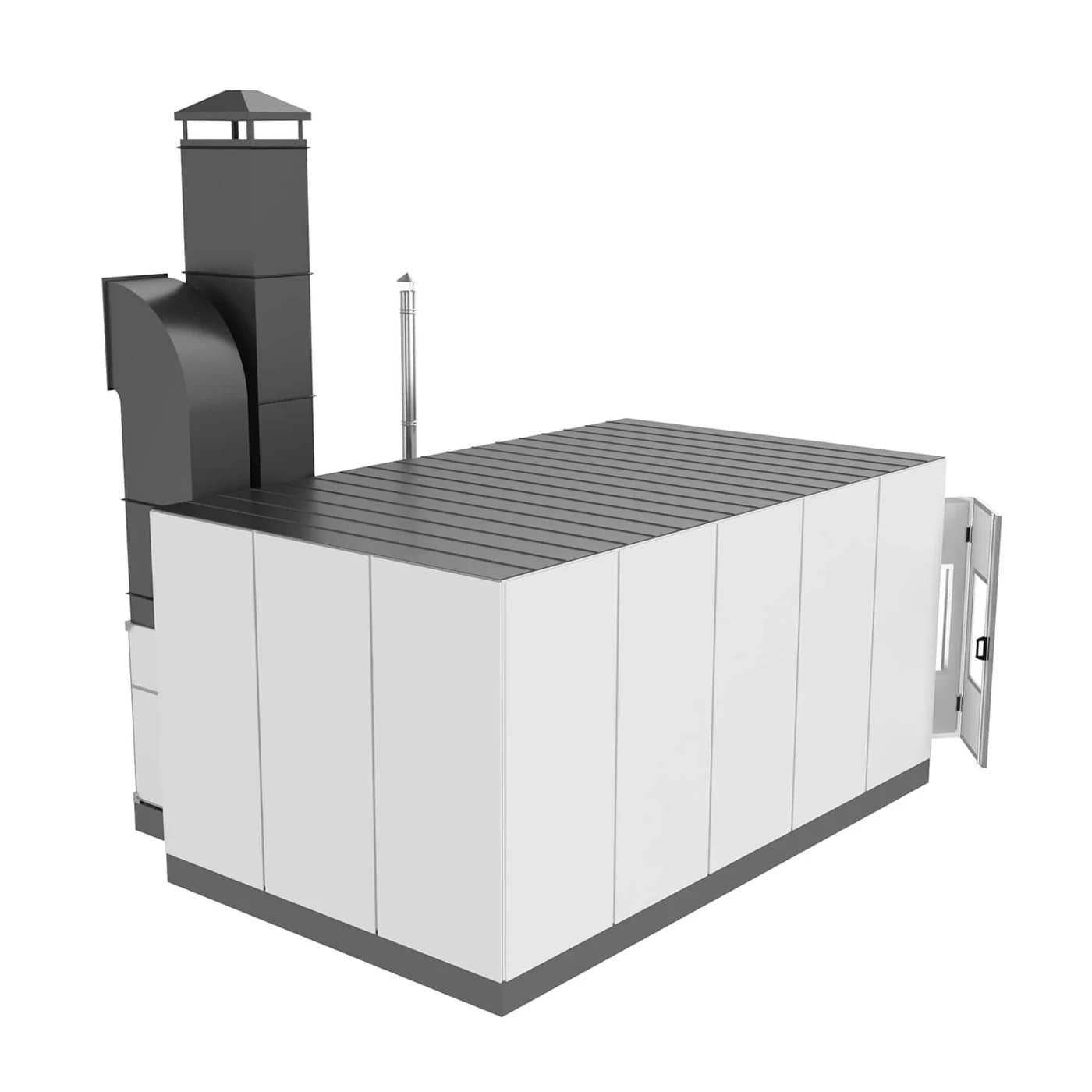

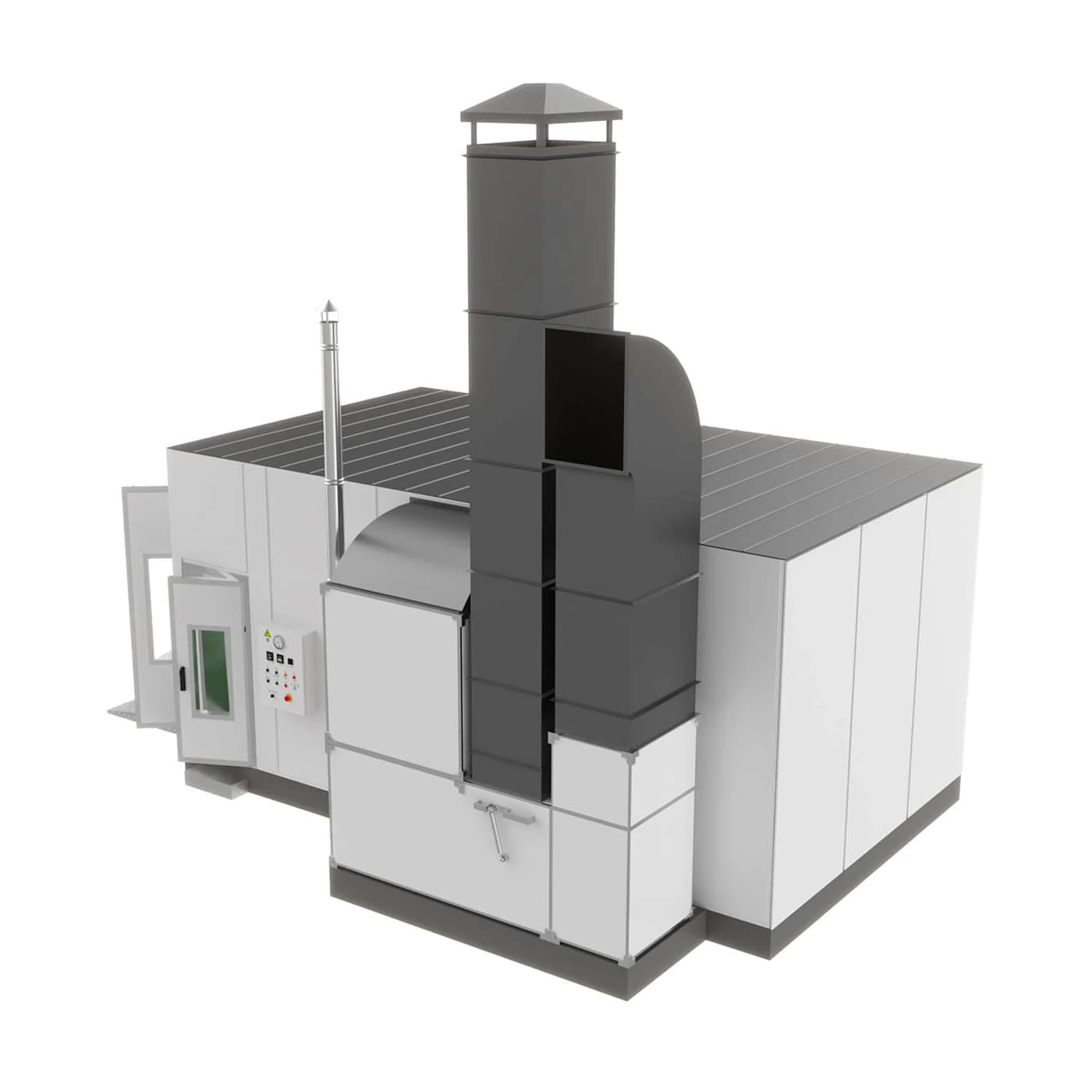

WDK-210 Окрасочно-сушильная камера

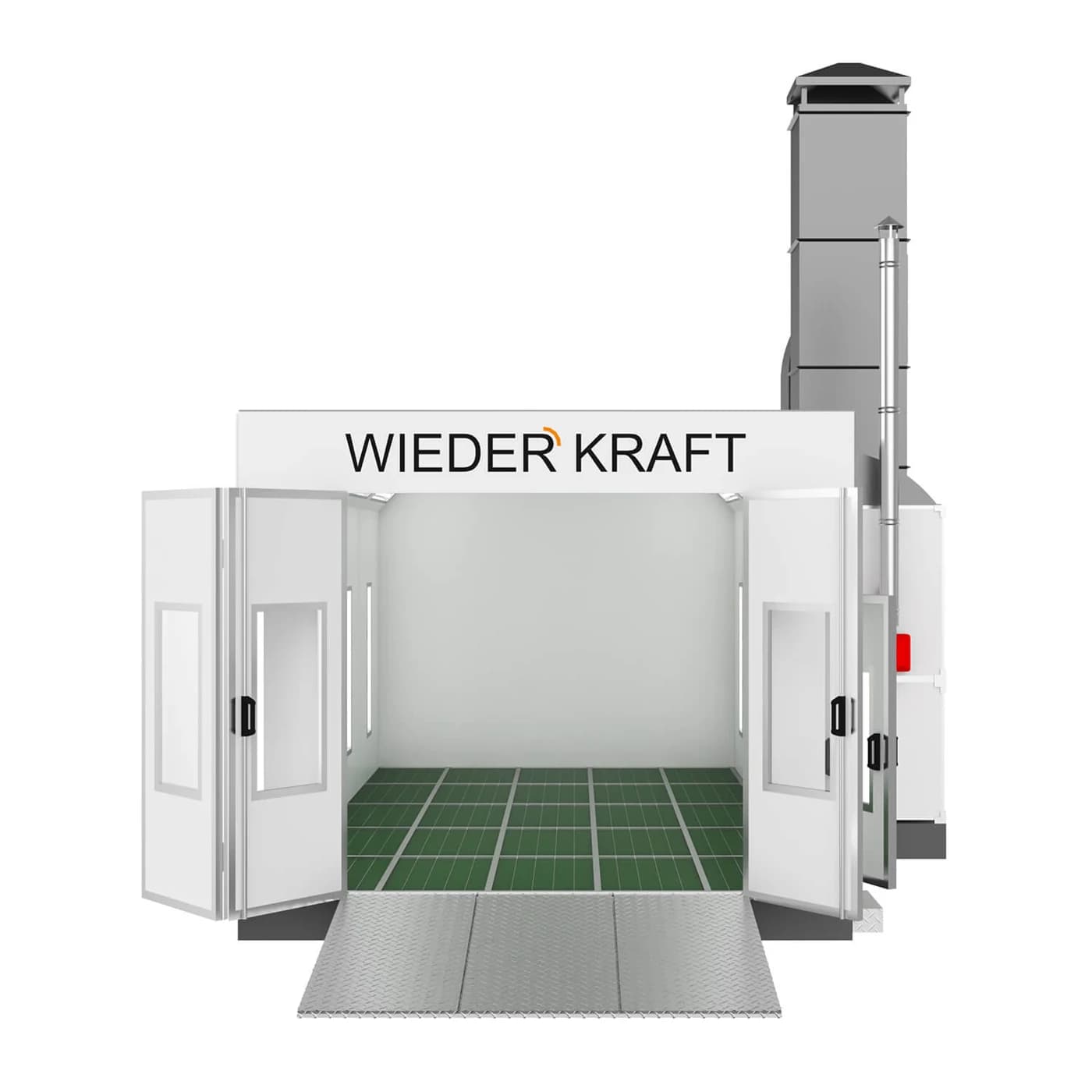

Визуальный контроль позволяют осуществить 3-х створчатые ворота со встроенными смотровыми окнами. Можно установить дополнительный комплект ворот с целью организации сквозного проезда. Установить приточно-вытяжную группу с любой стороны в процессе монтажа позволяет унифицированная конструкция. Встроенная трехступенчатая система фильтрации воздуха с угольной очисткой дает возможность очистить воздух от пыли и примесей на 95%. Камера оснащена верхним наклонным освещением на 8 светильников и боковым вертикальным освещением на 8 светильников. Широкий выбор различных оснований для быстрого и удобного монтажа в любых помещениях со сложными участками позволяет оптимизировать воздушные потоки для любых технологических процессов окраски, продувки и сушки. Пульт управления расположен на внешней стороне стены и может устанавливаться в любом удобном месте. Особенности и преимущества:

• Рассекатели воздушного потока обеспечивают 100% прохождение подаваемого воздуха через зону нагрева теплообменника и позволяют существенно экономить топливо.
• Универсальная конструкция расположения вентиляционной группы.
• Металлическое основание и 100% усиленный решетчатый пол.
• Шиберные заслонки регулировки воздушного потока.
• Угольная система фильтрации.

В комплекте:

• Верхнее наклонное освещение: 8 светильников, каждый из которых включает 4 лампы по 18 Вт.
• Боковое вертикальное освещение: 8 светильников, каждый из которых включает 2 лампы по 18 Вт.
• Приточный двигатель с турбовентилятором мощностью 7.5 кВт.
• Вытяжной двигатель мощностью 4 кВт с центробежным вентилятором.
• Система нагрева с горелкой и теплообменником из нержавеющей стали.
• Дизельная горелка модели Riello 40F20 мощностью 185 кВт.

В процессе покраски в камере создаются специальные условия, а именно требуемые давление воздуха и температура. Давление воздуха контролируется манометром, установленным на панели управления камерой. В современных камерах требуемая температура поддерживается автоматически с использованием термоконтроллера (обычно 20-25 градусов). Также помимо режима покраски есть режим сушки и режим продувки. В режиме сушки кабина разогревается до 80 градусов, а воздушный поток переходит в режим рециркуляции. То есть, большая часть (90%) приточного воздушного потока составляет отработанный воздух из кабины, а оставшаяся процентная часть воздушного потока забирается с улицы. По завершению сушки горелка отключается, вентиляторы продолжают работу. Заслонка переключается в режим забора воздуха с улицы. Этот режим называется режимом продувки. Существует три способа установки покрасочной камеры: на приямок, на металлическое основание, на ровный пол. Рассмотрим отдельной каждый способ установки. 1. Установка на приямок. Данный вид установки предполагает подготовку приямка для вытяжки воздуха. Глубина приямка в таком случае составляет 800 мм. Рециркуляция осуществляется через два ряда решеток. Данный вид представляет сложности при подготовке фундамента и не всегда уместен. 2. Установка на металлическое основание. Более простая установка, которая не требует дополнительных работ с полом. Окрасочно-сушильная камера монтируется на ровный пол, на металлическое основание. Обычно высота основания составляет 300-325 мм. В камере на металлическом основании вытяжка осуществляется уже не через две полосы решеток, а через 100% решеток, что улучшает воздухообмен. Но в этом случае также есть свои недостатки. Для въезда автомобиля требуются специальные въездные аппарели, что увеличивает занимаемое место в боксе. Также ограничена нагрузка на решетки. Обычно нагрузка составляет 800 килограмм на отпечаток колеса. 3. Установка на металлическое основание с заглублением в приямок. Этот способ установки является синтезом двух предыдущих методов. Требуется изготовление приямка, но приямок более простой по сравнению с первым методом. При этом исключается использование въездных аппарелей, что позволяет сохранить место в боксе. Обслуживание заключается в замене расходных материалов. К расходным материалам можно отнести: 1. Фильтра напольные. 2. Фильтра потолочные. 3. Фильтра предварительные. 4. Пленка или жидкость для защиты стен от налета. Периодичность замены расходных материалов зависит от частоты использования камеры и от заменяемого материала. Основной сигнал к замене фильтров – это падение давления в камере. То есть фильтры настолько загрязнены, что не пропускают воздух.
